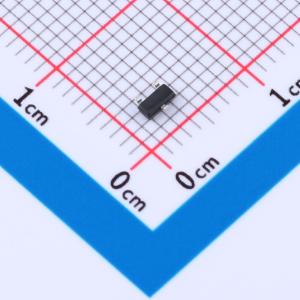

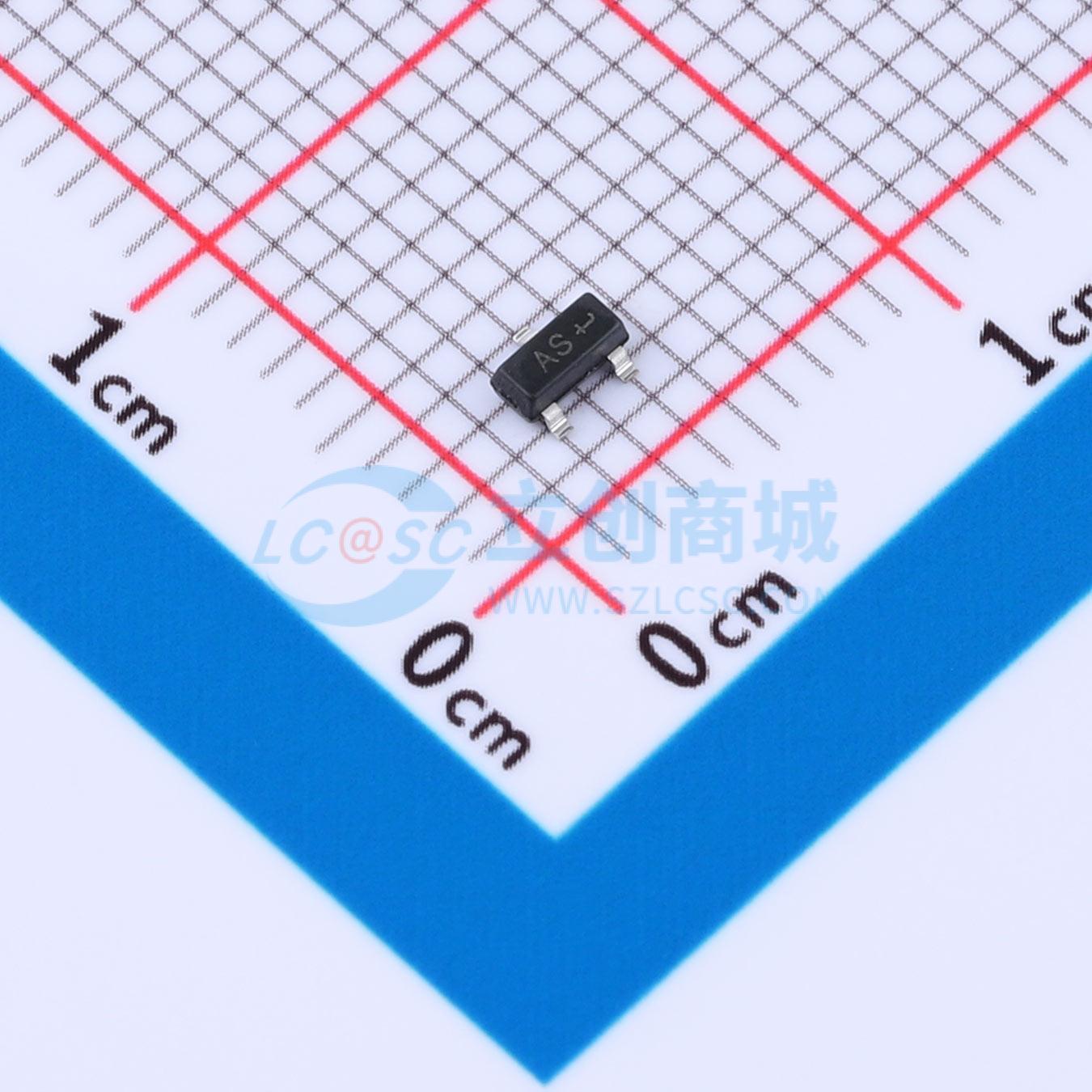

TL431AFDT,215-JSM

可调精密稳压器，可替代稳压二极管，适用于运放电路、可调节电源和开关电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 输出类型：可调工作电压：2.495V~36V 输出电压：2.495V~36V 输出电流：100mA 精度：±0.5%
品牌名称: JSMSEMI(杰盛微)
商品型号: TL431AFDT,215-JSM
商品编号: C53114228
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.035367克(g)

商品参数

商品概述

TL431是三端可调电压基准电路，在民用级和工业级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于Vref（约为2.5V）和36V之间的任意值。该器件具有0.2Ω的输出阻抗典型值。该器件在许多应用中成为稳压二极管的出色替代品，例如运放电路、可调节电源和开关电源，具有完全相同的功能和电气特性，但是具有不同的封装管脚排列。

商品特性

常温下的基准电压精度：
- TL431A: 0.5%
- TL431: 1%
- TL431B: 2%
可调输出电压：Vref ~ 36V
宽工作温度范围：-40°C ~ 85°C
低温漂：最大16mV
低输出噪声
0.2Ω输出阻抗
灌电流能力：1mA ~ 100mA
封装形式：SOT23

应用领域

运放电路
可调节电源
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	400uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	-
	输出电压	2.5V~36V
	输出电流	100mA
	精度	±0.5%
	温度系数	-
