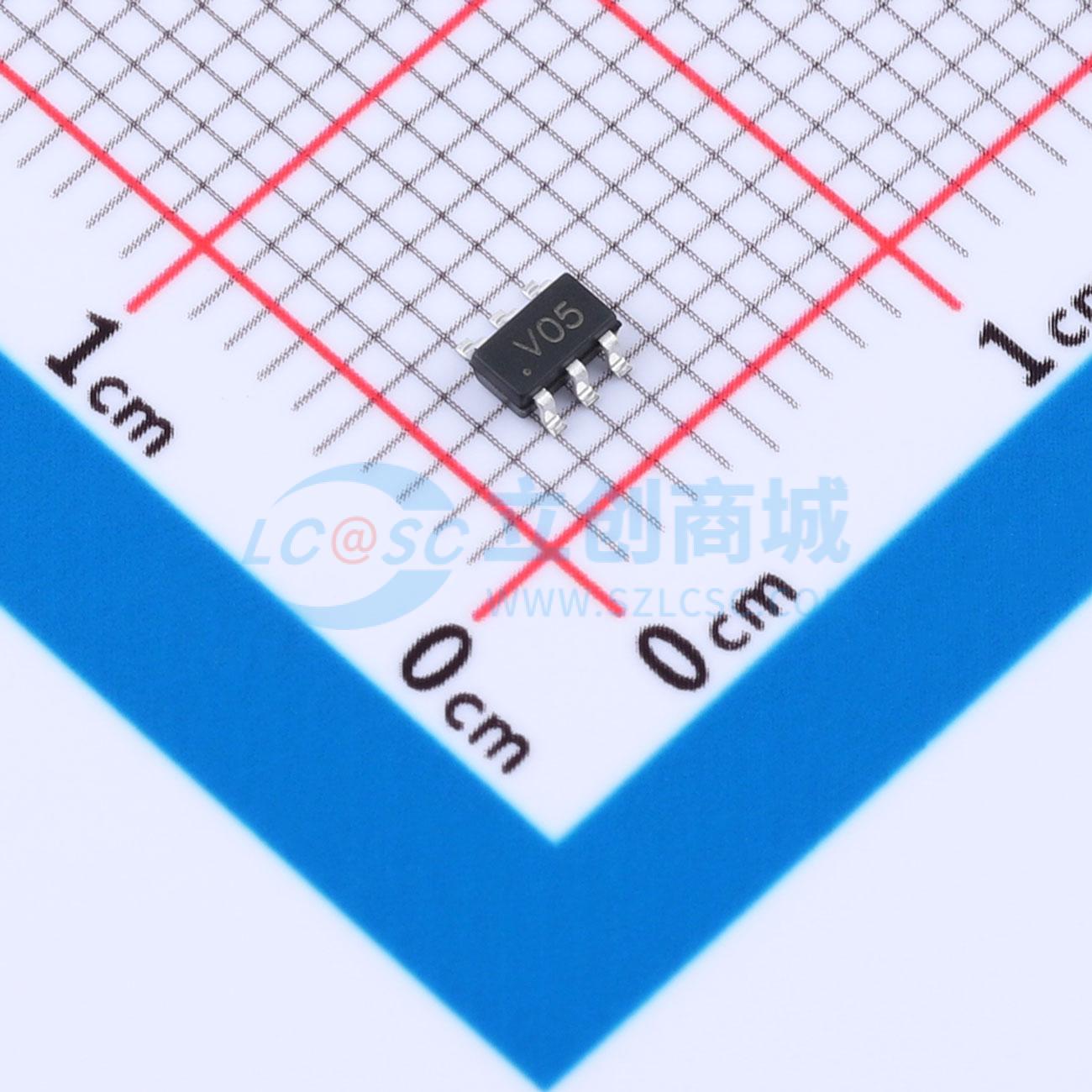

PRTR5V0U4D,125-JSM

4线单向TVS二极管，超低电容、快速响应、低ESD钳位电压，适用于高速数据线保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 极性：单向反向截止电压(Vrwm)：5V 钳位电压：15V 峰值脉冲功率(Ppp)：60W@8/20us 击穿电压：6V
品牌名称: JSMSEMI(杰盛微)
商品型号: PRTR5V0U4D,125-JSM
商品编号: C53114148
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036533克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	18.5V；18V
	峰值脉冲电流(Ipp)	11A@8/20us；3.5A@8/20us
	峰值脉冲功率(Ppp)	200W@8/20us；54W@8/20us
	击穿电压(VBR)	7.5V

商品概述

PRTR5V0U4D,125-JSM 是一款超低电容 TVS 阵列，采用先进的单片硅技术，提供快速响应时间和低 ESD 钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。该器件具有超低电容，典型值为 0.6 pF，并符合 IEC 61000-4-2 (ESD) 标准，空气放电 ±17kV，接触放电 ±15kV。它采用 6 引脚无铅 SOT23-6 封装。其小尺寸、超低电容和高 ESD 浪涌能力的结合，使其非常适合用于多媒体和其他高速端口等应用。

商品特性

超低电容：0.6pF 典型值 (I/O-GND)
超低漏电流：nA 级别
低工作电压：5.0V
最多可保护 4 条数据线和 1 条电源线
低钳位电压
符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±17kV；接触放电 ±15kV
- IEC61000-4-5 (雷击) 3.5A (8/20μs)
SOT23-6 封装
符合 RoHS 标准

应用领域

显示器和平板显示器
机顶盒和数字电视
视频图形卡
数字视频接口 (DVI)
笔记本电脑
PCI Express 和串行 SATA 端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	反向电流(Ir)	500nA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
