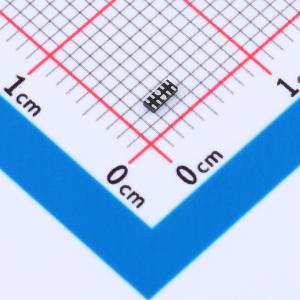

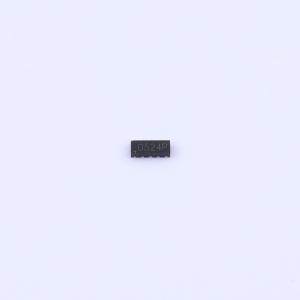

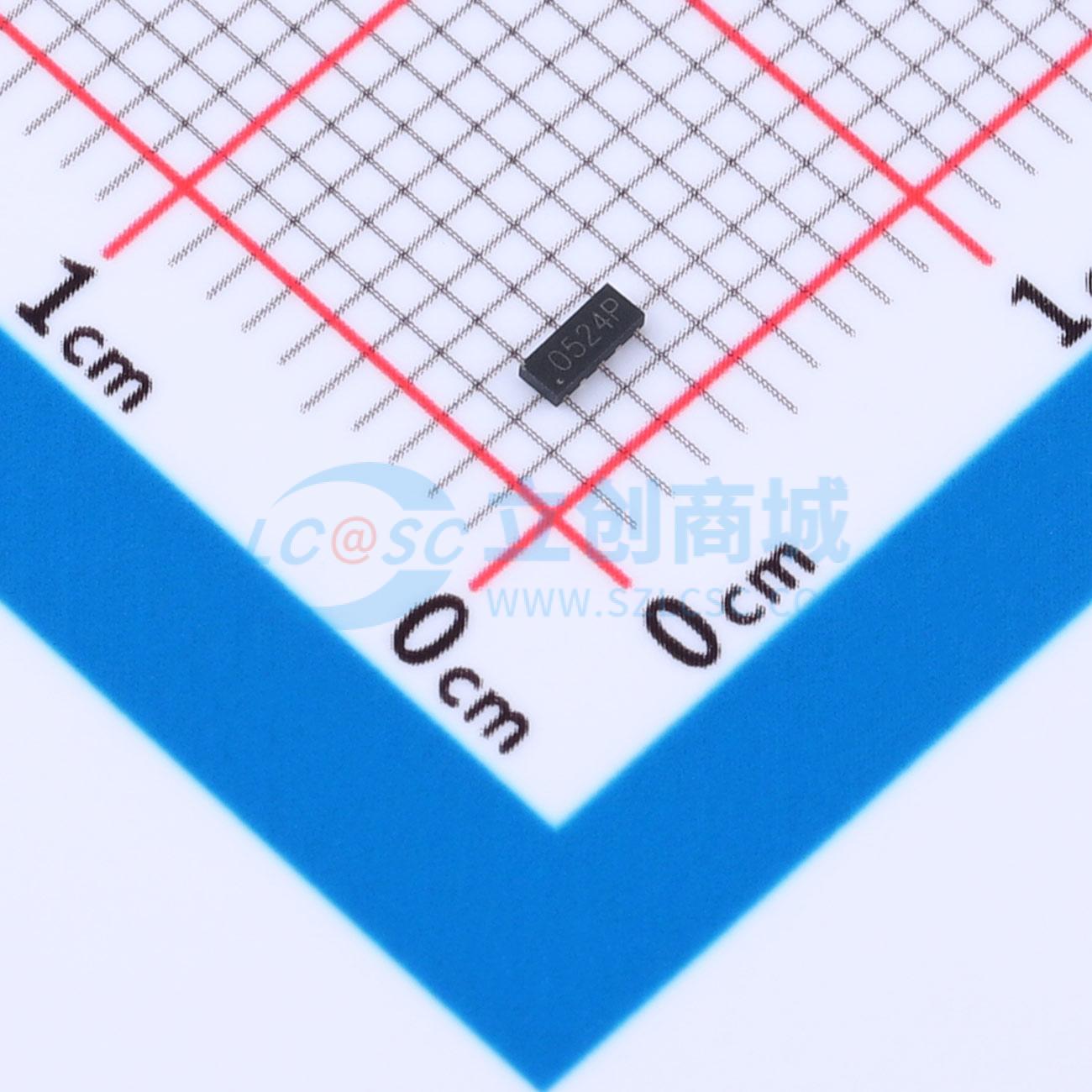

温馨提醒：图片仅供参考，商品以实物为准

IP4292CZ10-TBR,115-JSM

超低电容ESD保护阵列，适用于高速数据线瞬态保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 反向截止电压(Vrwm)：5V 钳位电压：10V 击穿电压：9.5V
品牌名称: JSMSEMI(杰盛微)
商品型号: IP4292CZ10-TBR,115-JSM
商品编号: C53114195
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.028433克(g)

商品参数

商品概述

IP4292CZ10-TBR,115-JSM 是一款专为高速数据接口提供保护的超低电容瞬态电压抑制器。其典型电容值仅为 0.2pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的损害。该器件符合 IEC 61000-4-2 标准，达到 4 级防护等级，可承受 ±15kV 空气放电和 ±8kV 接触放电，同时满足 IEC 61000-4-4 标准，可承受 40A、5/50ns 的电气快速瞬变脉冲群，以及非常快速的带电器件模型静电放电和电缆放电事件等。IP4292CZ10-TBR,115-JSM 采用超小型 DFN2510 封装。每个器件可保护四条高速数据线路。其超低电容、超小尺寸和高静电放电鲁棒性的综合特性，使其成为高速数据端口和高频线路应用的理想选择。其低钳位电压确保了对受保护集成电路的最小应力。

商品特性

为高速数据线路提供瞬态保护
符合 IEC 61000-4-2 标准，可承受 ±25kV 空气放电
符合 IEC 61000-4-2 标准，可承受 ±20kV 接触放电
符合 IEC 61000-4-4 标准，可承受 40A、5/50ns 电气快速瞬变脉冲群
可承受电缆放电事件
封装针对高速线路优化
超小型封装
可保护四条数据线路
低电容：0.2pF
低漏电流
低钳位电压
每个输入/输出引脚可承受超过 1000 次 ±8kV 接触放电的静电放电冲击

应用领域

Serial ATA
PCI Express
Desktops, Servers and Notebooks
MDDI Ports
USB 2.0/3.0 Power and Data Line Protection

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压(VBR)	9V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF
