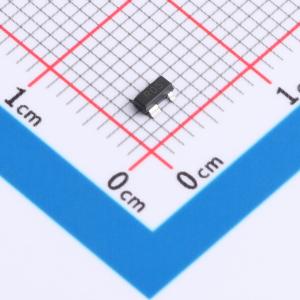

温馨提醒：图片仅供参考，商品以实物为准
PESD2ETH-AXR-JSM
超低电容双轨到轨静电放电保护二极管，适用于保护高速数据线或高频信号线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm)：5V 钳位电压：18V 峰值脉冲电流(Ipp)：4A@8/20us 峰值脉冲功率(Ppp)：80W@8/20us 击穿电压：6.5V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD2ETH-AXR-JSM
- 商品编号
- C53114212
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 180W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
PESD2ETH - AXR - JSM是一款超低电容双轨到轨静电放电（ESD）保护二极管，采用小型SOT143表面贴装器件（SMD）塑料封装，旨在保护两条高速数据线或高频信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护：±15kV接触放电，±15kV空气放电
- IEC 61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）：9A（8/20μs）
- 保护两条I/O线
- 低工作电压和钳位电压
- 低泄漏电流
- 固态硅技术
应用领域
- USB 2.0
- DVI和HDMI接口
- 移动电话和无绳电话
- 个人数字助理（PDA）
- 数码相机
- 个人电脑、笔记本电脑、打印机及其他电脑外设
