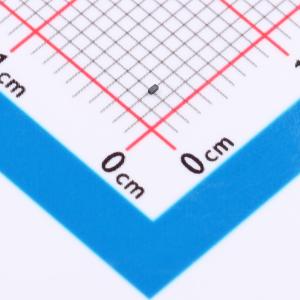

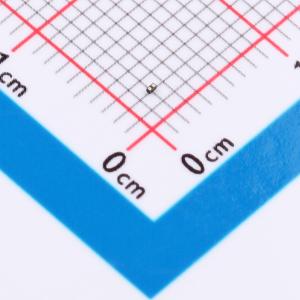

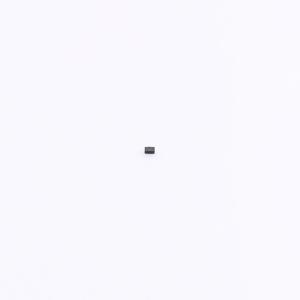

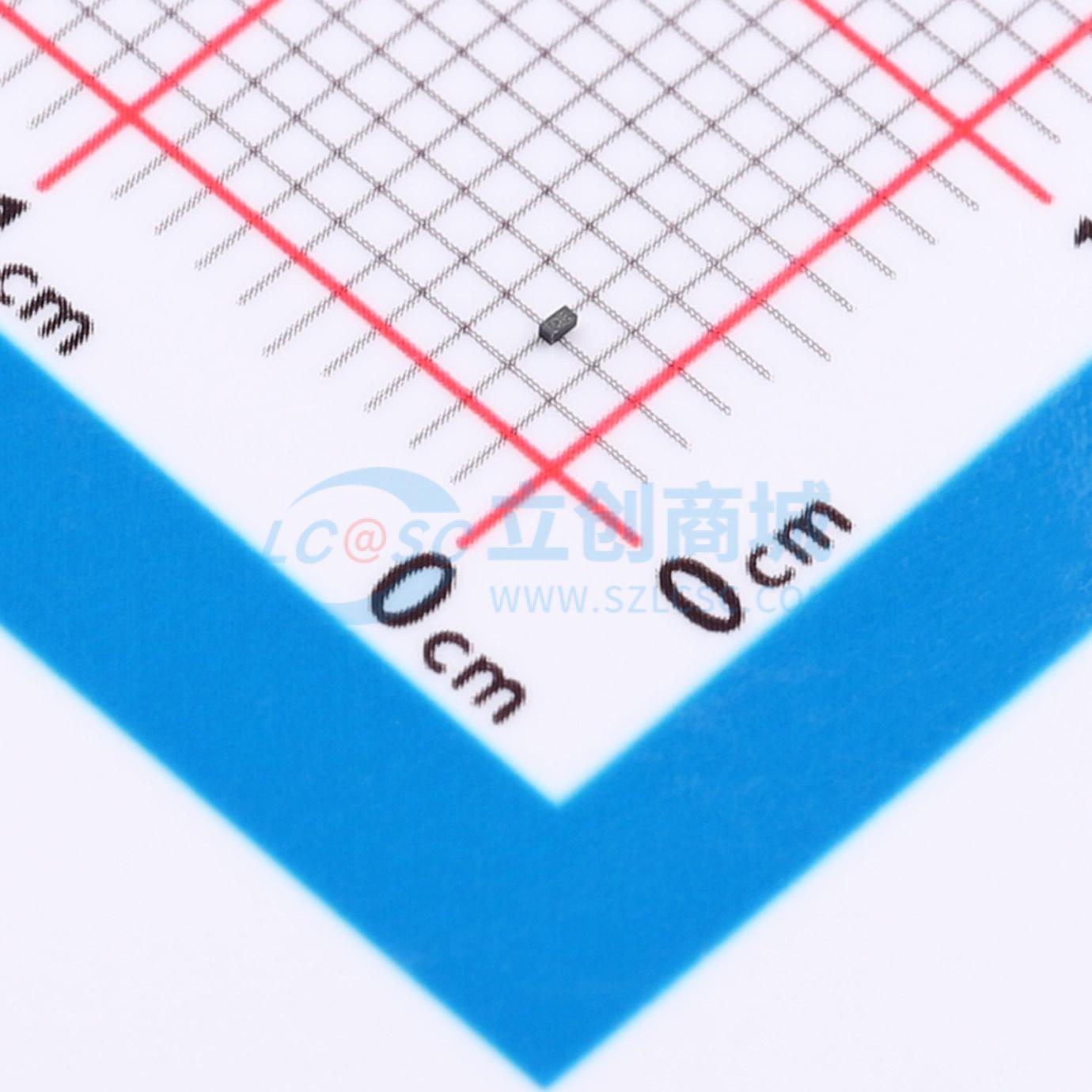

PESD5V0R1BSFYL-JSM

超低电容ESD保护二极管，适用于高速数据线瞬态保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 极性：双向反向截止电压(Vrwm)：5V 钳位电压：9.2V 峰值脉冲电流(Ipp)：4.5A@8/20us 击穿电压：6V
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD5V0R1BSFYL-JSM
商品编号: C53114169
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.007333克(g)

商品参数

商品概述

PESD5V0R1BSFYL-JSM 是一款低电容瞬态电压抑制器，专为高速数据接口提供静电放电保护，典型电容为 0.25pF。该器件旨在保护对寄生参数敏感的系统免受过压和过电流瞬态事件的影响。它符合 IEC 61000-4-2 标准，达到 ±15kV 空气放电和 ±8kV 接触放电等级，同时满足 IEC 61000-4-4 电气快速瞬变脉冲群、极快充电器件模型静电放电和电缆放电事件等要求。该器件采用超小型 DFN0603 封装，每个器件可保护一条高速数据线，为空间受限的设计提供了保护单条数据线的灵活性。其低电容、超小尺寸和高静电放电鲁棒性的综合特性，使其成为高速数据端口和高频线路应用的理想选择，例如蜂窝电话和高清视频设备。

商品特性

为高速数据线提供瞬态保护
符合 IEC 61000-4-2 标准，±15kV 空气放电
符合 IEC 61000-4-2 标准，±8kV 接触放电
符合 IEC 61000-4-4 标准，40A 电气快速瞬变脉冲群
满足电缆放电事件要求
封装针对高速线路优化
超小型封装，尺寸为 0.6mm × 0.3mm × 0.3mm
保护一条数据或控制线
低电容，典型值为 0.25pF
低漏电流
低钳位电压

应用领域

串行 ATA
台式机、服务器和笔记本电脑
蜂窝电话
USB 数据线保护
数字视频接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压(VBR)	6V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.25pF
