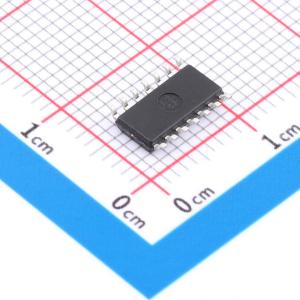

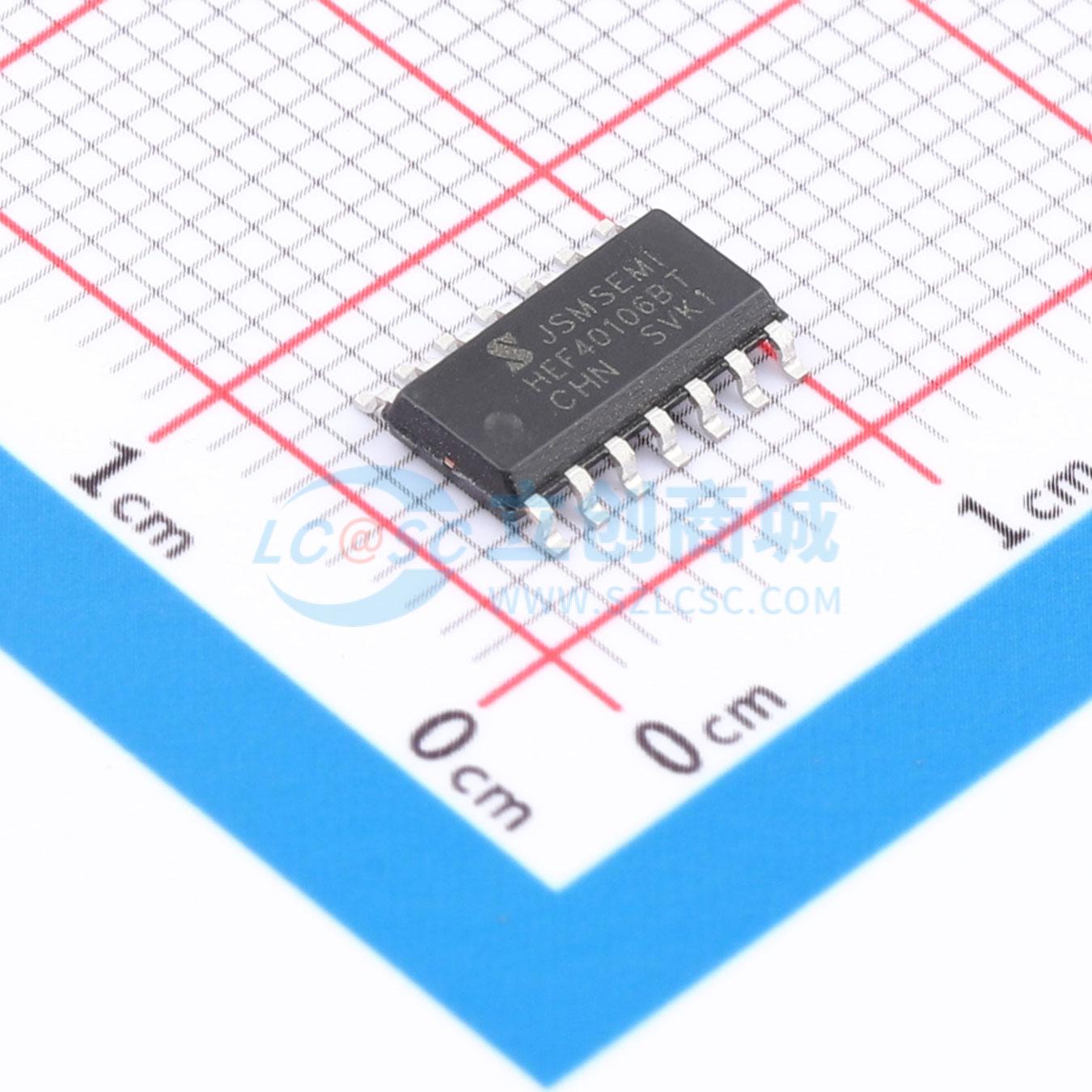

HEF40106BT-JSM

六反相施密特触发器，带施密特触发电路，增强抗噪能力，适用于波形整形

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 输入类型：施密特触发器工作电压：3V~15V 静态电流(Iq)：4uA 通道数：6 传播延迟(tpd)：60ns@15V,50pF
品牌名称: JSMSEMI(杰盛微)
商品型号: HEF40106BT-JSM
商品编号: C53114190
商品封装: SOP-14
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

HEF40106BT-JSM提供六个反相缓冲器。每个输入都有一个施密特触发电路。反相缓冲器在正向和负向信号的不同点进行切换。正电压（VT⁺）和负电压（VT）之间的差值定义为滞后电压（VH）。 HEF40106BT-JSM可用于增强抗噪能力或对缓慢变化的波形进行“整形”。它在推荐的ΔVDD电源电压范围3V至15V（相对于Vss，通常为地）内工作。未使用的输入必须连接到ΔVDD、ΔVSS或另一个输入。

商品特性

宽电源电压范围3V至15V
施密特触发输入鉴别
全静态操作
5V、10V和15V参数额定值
标准化对称输出特性
工作温度范围为 -40℃至 +125℃
封装信息：SOP - 14

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	3V~15V
	静态电流(Iq)	-
	通道数	6
	输入数	-
	灌电流(IOL)	-
	拉电流(IOH)	-

	属性	参数值
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	输出高电平(VOH)	-
	低电平范围(VOL)	-
	传播延迟(tpd)	60ns@15V,50pF
	系列	-
	工作温度	-40℃~+125℃
