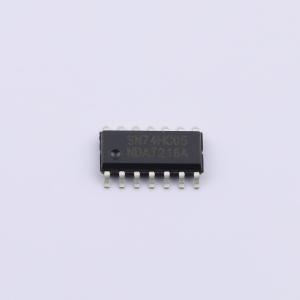

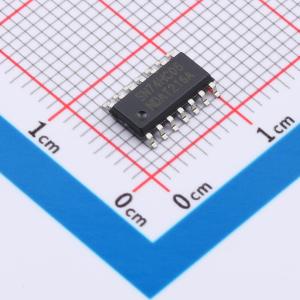

SN74HC05DR-JSM实物图
  • SN74HC05DR-JSM商品缩略图
  • SN74HC05DR-JSM商品缩略图
  • SN74HC05DR-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74HC05DR-JSM

6路反相器，开漏输出可实现线或/线与功能，采用CMOS电平

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
工作电压：2V~6V 静态电流(Iq)：2uA 通道数：6
品牌名称
JSMSEMI(杰盛微)
商品型号
SN74HC05DR-JSM
商品编号
C53114304
商品封装
SOP-14​
包装方式
编带
商品毛重
0.251625克(g)

商品参数

属性参数值
商品目录反相器
输入类型-
工作电压2V~6V
静态电流(Iq)40uA
通道数6
灌电流(IOL)-
拉电流(IOH)-
属性参数值
输入高电平(VIH)3.15V；1.5V；4.2V
输入低电平(VIL)500mV；1.35V；1.8V
输出高电平(VOH)-
输出低电平(VOL)100mV；260mV；260mV；100mV；100mV
传播延迟(tpd)8ns@6V,50pF
系列74HC
工作温度-40℃~+125℃

商品概述

SN74HC05DR-JSM芯片包含六个反相器。该器件的输出采用开漏结构，可与其他开漏输出连接，实现低电平有效的线或或高电平有效的线与功能。开漏输出必须外接上拉电阻才能正常工作。

商品特性

  • 输入电平：SN74HC05DR-JSM: CMOS 电平
  • 门锁性能超过JESD78 Class II等级A规定的100 mA标准
  • 工作温度范围：-40℃ ~ +125℃
  • 封装形式：SOP14
