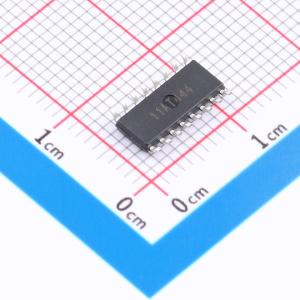

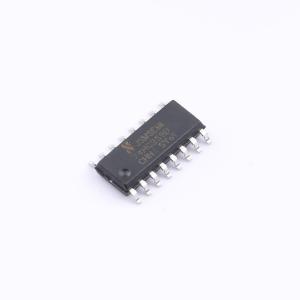

温馨提醒：图片仅供参考，商品以实物为准

SN74HC259DR-JSM

8位可寻址锁存器，具备可寻址锁存、存储、译码解复用和复位四种操作模式，支持级联扩展和串并转换能力

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 8位可寻址锁存器。该设备具有四种操作模式。在可寻址锁存模式下，D输入上的数据被写入由输入A0至A3寻址的锁存器中。被寻址的锁存器将跟随数据输入，未被寻址的锁存器将保持其先前状态。在存储模式下，所有锁存器都保持其先前状态，并且不受数据或地址输入的影响。在3至8解码或解复用模式下，被寻址的输出跟随D输入，所有其他输出为低电平。在复位模式下，所有输出都被强制为低电平，并且不受数据或地址输入的影响。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74HC259DR-JSM
商品编号: C53114324
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2976克(g)

商品参数

商品概述

SN74HC259DR-JSM 是一款 8 位可寻址锁存器，具备四种操作模式。在可寻址锁存模式下，数据通过 D 输入写入由地址线 A0 至 A3 选通的锁存器，被选通的锁存器跟随数据输入，未选通的锁存器保持原状态。在存储模式下，所有锁存器保持状态，不受数据和地址输入影响。在 3-8 译码器/解复用器模式下，被选通的输出端跟随 D 输入变化，其他所有输出端为低电平。在复位模式下，所有输出端强制为低电平，不受数据和地址输入影响。输入包含钳位二极管，可通过限流电阻连接至高于 Vcc 的电压接口。

商品特性

输入电平：CMOS 电平
集成解复用器与 8 位锁存功能
串并转换能力
各存储位独立输出
支持随机（可寻址）数据写入
支持级联扩展
具备公共复位控制端
可作为 3-8 线高电平有效译码器
工作温度范围：-40℃ ~ +125℃
封装形式：SOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	锁存器
	逻辑类型	-
	输出类型	-
	工作电压	2V~6V
	通道数	8
	拉电流(IOH)	-
	灌电流(IOL)	-

	属性	参数值
	传播延迟(tpd)	31ns
	系列	74HC
	工作温度	-40℃~+125℃
	建立时间	14ns
	保持时间	2ns
	静态电流(Iq)	8uA
