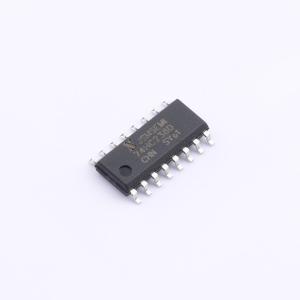

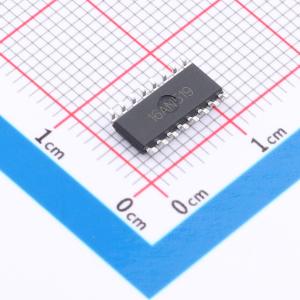

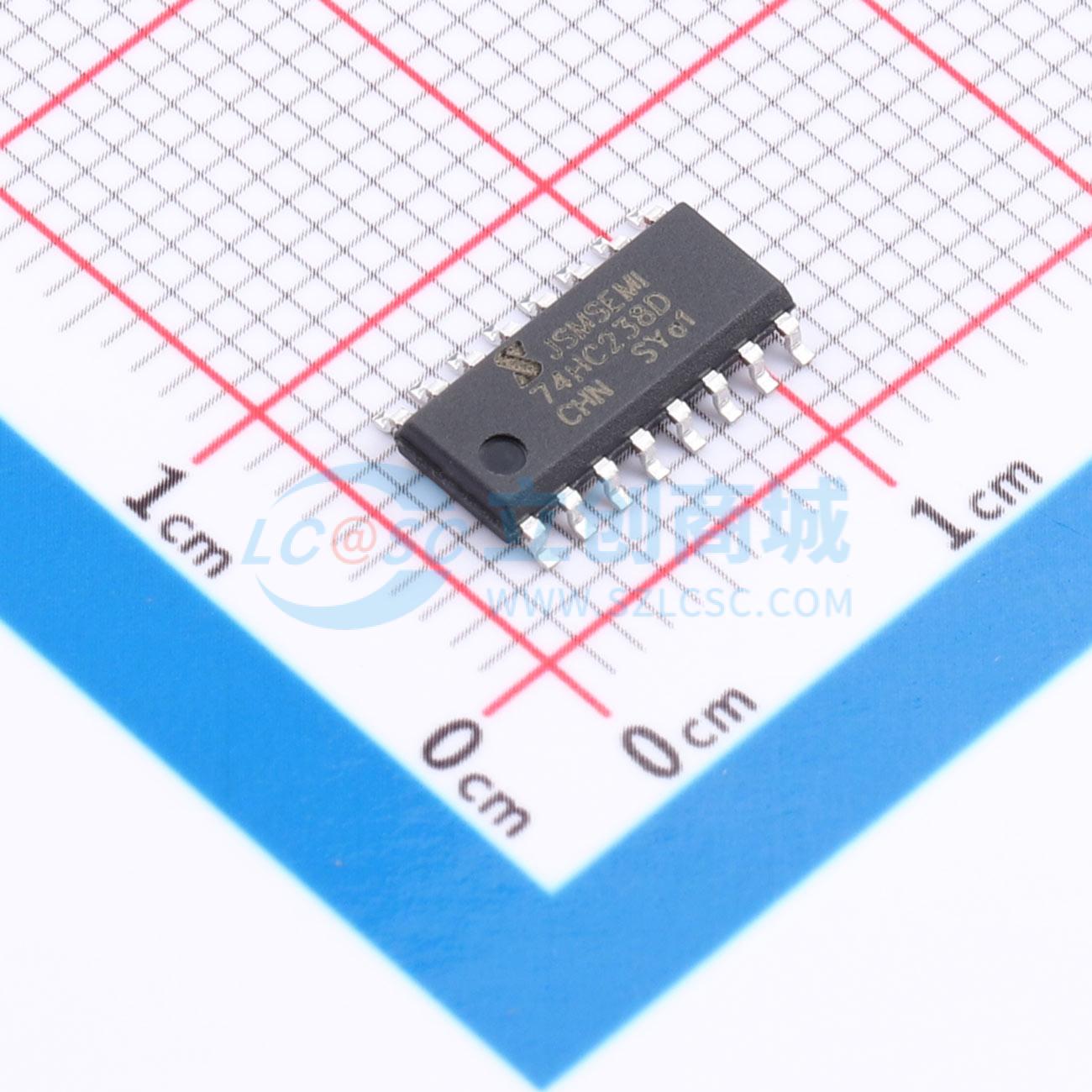

SN74HC238DR-JSM

3-8译码器/信号分离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：2V~6V 灌电流(IOL)：5.2mA 拉电流(IOH)：5.2mA
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74HC238DR-JSM
商品编号: C53114331
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.312克(g)

商品参数

商品概述

SN74HC238DR-JSM 将三个二进制加权地址输入（A0、A1 和 A2）解码为八个互斥输出（Y0 ~ Y7）。该器件具有三个使能输入（E1、E2 和 E3）。除非 E1 和 E2 为低电平且 E3 为高电平，否则所有输出均为低电平。此多重使能功能允许通过仅使用四个 SN74HC238DR-JSM 集成电路和一个反相器，即可轻松实现并行扩展，构成 32 选 1（5-32）解码器。SN74HC238DR-JSM 可用作八路输出解复用器，具体方法为：将一个有效低电平使能输入用作数据输入端口，其余使能输入用作选通信号。输入内置钳位二极管，因此可通过限流电阻将输入接口连接至超过 VCC 的电压。

商品特性

输入电平：CMOS 电平
具备解复用能力
支持多输入，便于扩展
理想的存储芯片选择解码器
高电平有效互斥输出
工作环境温度范围：-40℃ ~ +125℃
封装形式：TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+125℃
	传播延迟(tpd)	14ns@6V
	静态电流(Iq)	8uA
	功能特性	-
