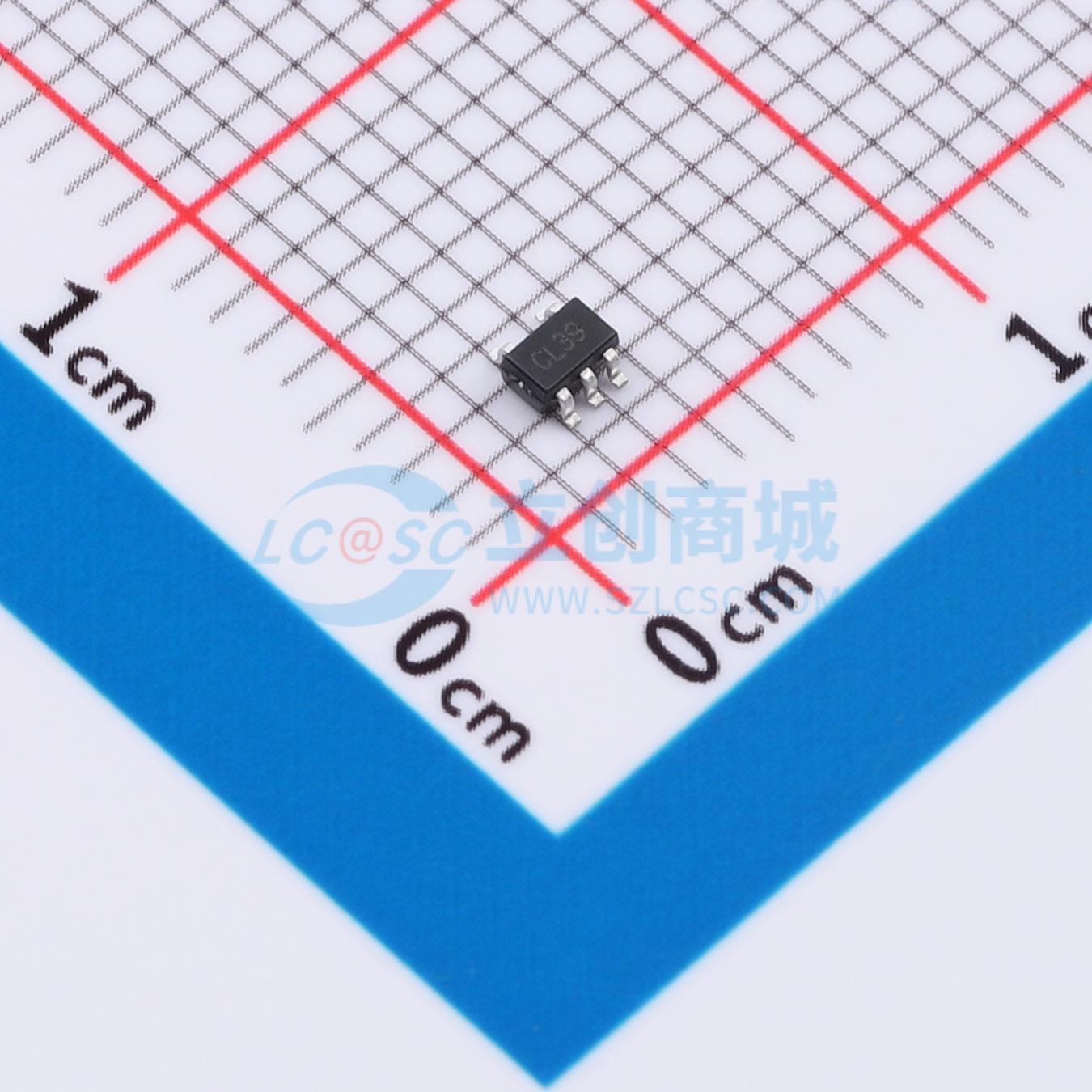

74AHC1G08GW-JSM实物图

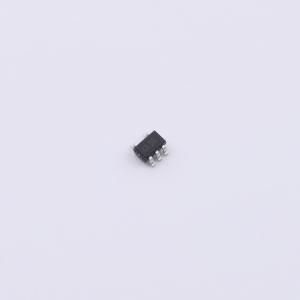

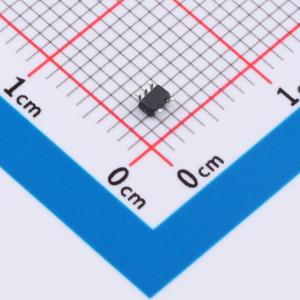

  • 74AHC1G08GW-JSM商品缩略图
  • 74AHC1G08GW-JSM商品缩略图
  • 74AHC1G08GW-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

74AHC1G08GW-JSM

单路2输入与门，高速CMOS器件，对称输出阻抗、低功耗、平衡传输延时

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
逻辑类型：与门 通道数：1 工作电压：2V~5.5V
品牌名称
JSMSEMI(杰盛微)
商品型号
74AHC1G08GW-JSM
商品编号
C53114350
商品封装
SOT-353​
包装方式
编带
商品毛重
0.034167克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门
通道数1
工作电压2V~5.5V
静态电流(Iq)1uA
灌电流(IOL)-
拉电流(IOH)-
输入高电平(VIH)2.1V；1.5V；3.85V
属性参数值
输入低电平(VIL)900mV；500mV；1.65V
输出高电平(VOH)2.9V；4.4V；3.94V；1.9V
输出低电平(VOL)100mV；360mV
系列74AHC
传播延迟(tpd)7.9ns@5V,50pF
工作温度-40℃~+125℃
输入通道数2
功能特性-

商品概述

74AHC1G08和74AHCT1G08是高速硅栅CMOS器件，提供2输入与门功能。74AHC1G08具有CMOS输入转换电平，电源电压范围为2V~5.5V。74AHCT1G08具有TTL输入转换电平，电源电压范围为4.5V~5.5V。

商品特性

  • 对称输出阻抗
  • 低功耗
  • 平衡的传播延迟
  • 工作环境温度范围：-40℃~+125℃
  • 封装形式：SOT23-5/SOT353
