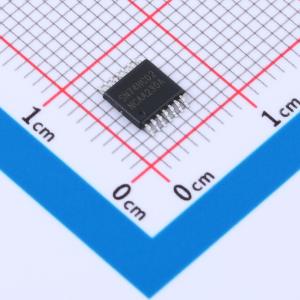

  • 74HC02PW,118-JSM商品缩略图

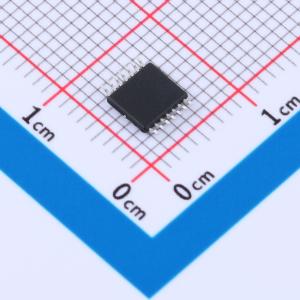

  • 74HC02PW,118-JSM商品缩略图
  • 74HC02PW,118-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

74HC02PW,118-JSM

4路2输入或非门，输入内置钳位二极管，有CMOS和TTL两种输入电平

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
逻辑类型：或非门 通道数：4 工作电压：2V~6V 静态电流(Iq)：2uA 传播延迟(tpd)：15ns@6V,50pF
品牌名称
JSMSEMI(杰盛微)
商品型号
74HC02PW,118-JSM
商品编号
C53114392
商品封装
TSSOP-14​
包装方式
编带
商品毛重
0.07462克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或非门
通道数4
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)-
拉电流(IOH)-
输入高电平(VIH)1.5V；4.2V；3.15V
属性参数值
输入低电平(VIL)1.35V；500mV；1.8V
输出高电平(VOH)5.48V；4.4V；5.9V；1.9V；3.98V
输出低电平(VOL)260mV；100mV
系列74HC
传播延迟(tpd)15ns@6V
工作温度-40℃~+125℃
输入通道数2
功能特性-

商品概述

74HC/HCT02是一款四路二输入或非门集成电路。其输入端集成了钳位二极管，允许通过限流电阻将输入接口连接至高于Vcc的电压。

商品特性

  • 输入电平：74HC02为CMOS电平；74HCT02为TTL电平
  • 工作环境温度范围：-40℃ ~ +125℃
  • 封装形式：DIP14、SOP14、TSSOP14、DHVQFN14
