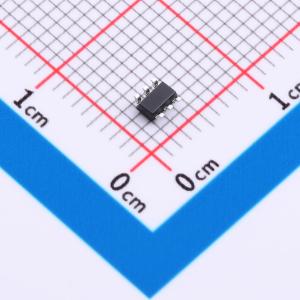

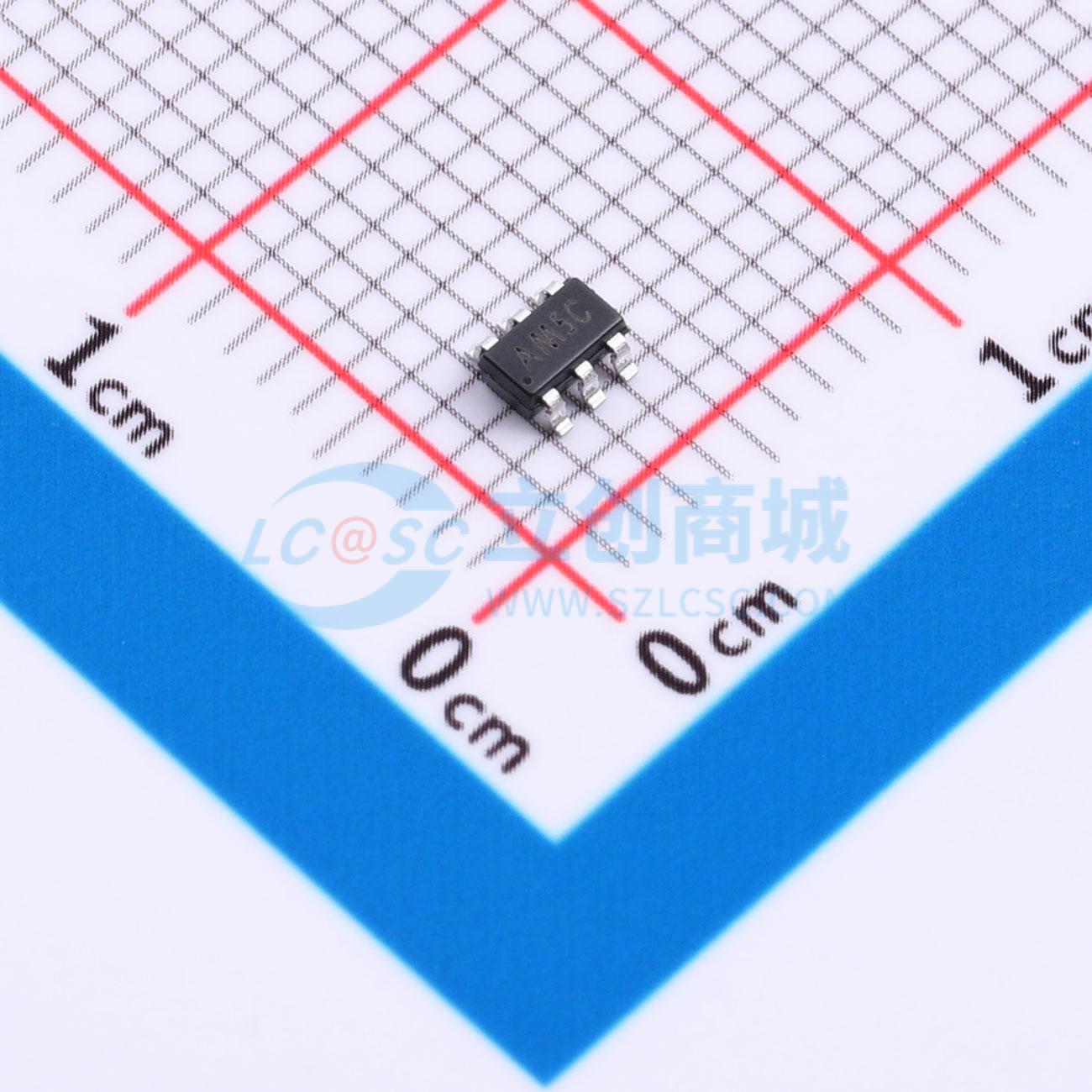

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G04GV,125-JSM
双反相器，适用于3.3V和5V混合环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：1.65V~5.5V 元件数：2 灌电流(IOL)：32mA 拉电流(IOH)：24mA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC2G04GV,125-JSM
- 商品编号
- C53114398
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 950mV；3.4V；1.7V；1.9V；2V | |
| 输出低电平(VOL) | 100mV；450mV；700mV；800mV；800mV；600mV | |
| 传播延迟(tpd) | 12.5ns | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
74LVC2G04提供双反相缓冲器。输入可由3.3V或5V设备驱动。这些特性使得该器件可在混合3.3V和5V环境中使用。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 5V容限输入，便于与5V逻辑接口
- ±24mA输出驱动能力(VCC = 3.0V)
- CMOS低功耗
- 工作温度范围：-40°C至+125°C
- 封装信息：SOT-23-6/SOT-363
