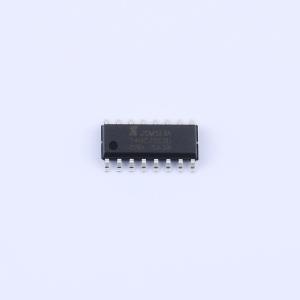

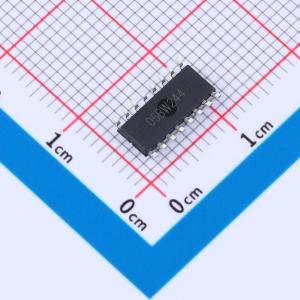

温馨提醒：图片仅供参考，商品以实物为准

74HC4053D,653-JSM

三通道2通道模拟复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 开关电路：2:1 导通电阻(Ron)：245Ω@9V
品牌名称: JSMSEMI(杰盛微)
商品型号: 74HC4053D,653-JSM
商品编号: C53114414
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.29232克(g)

商品参数

商品概述

74HC/HCT4053是一款三路单刀双掷模拟开关，适用于模拟或数字2:1复用器/解复用器应用。每个开关包含一个数字选择输入、两个独立输入/输出和一个公共输入/输出。所有开关共用一个数字使能输入。当使能输入为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。

商品特性

宽模拟输入电压范围：-4.5V ~ +4.5V
宽电源电压范围：74HC4053为3V ~ 9V；74HCT4053为4.5V ~ 5.5V
低导通电阻：典型值80 Ω（VCC - VEE = 4.5V时）；典型值70 Ω（VCC - VEE = 6.0V时）；典型值60 Ω（VCC - VEE = 9.0V时）
内置典型的“先断后通”功能
工作温度范围：-40℃ ~ +125℃
封装信息：DIP16、SOP16、TSSOP16

应用领域

模拟复用与解复用
数字复用与解复用
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	导通电阻(Ron)	270Ω@4.5V
	工作电压	3V~9V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	66ns
	关闭时间(toff)	66ns
	带宽	170MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	15ns
	功能特性	双向模拟通道
