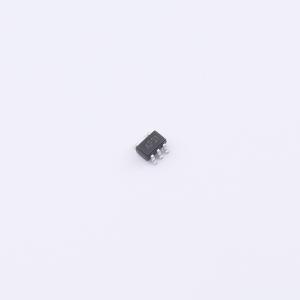

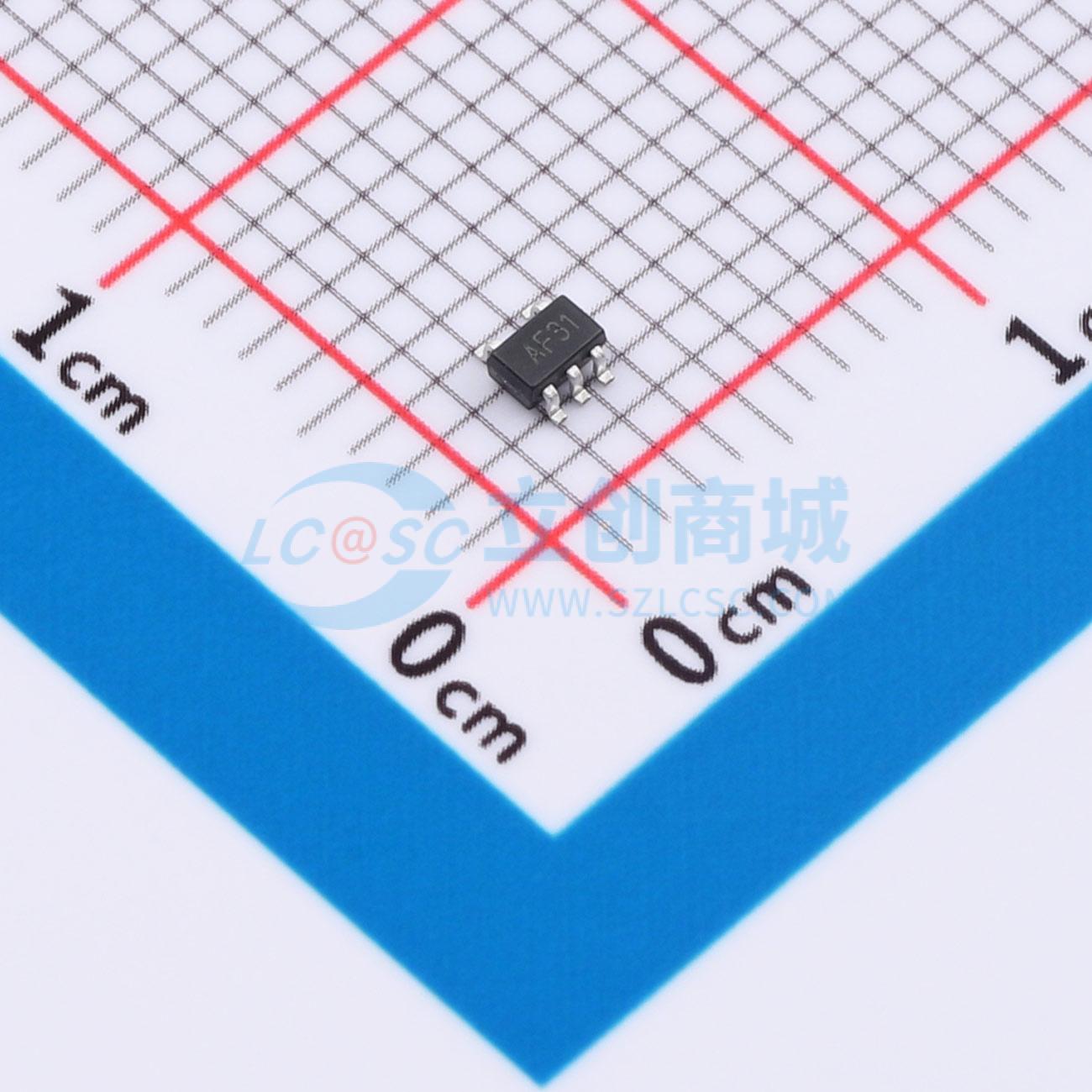

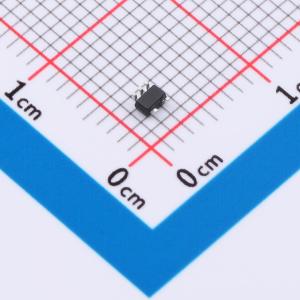

74LVC1G17GW-JSM
单缓冲施密特触发器，可转换缓慢变化的输入信号，适用于混合3.3V和5V环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入类型：施密特触发器 工作电压：1.65V~5.5V 元件数：1 灌电流(IOL)：32mA 拉电流(IOH)：32mA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G17GW-JSM
- 商品编号
- C53114426
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0349克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 功能特性 | 电平转换 |
商品概述
74LVC1G17 提供具有施密特触发器输入的缓冲功能，能够将缓慢变化的输入信号转换为清晰定义的输出。输入可由 3.3V 或 5V 器件驱动，此特性允许该器件在混合 3.3V 和 5V 环境中使用。封装为 SOT-23-5。
商品特性
- 宽电源电压范围，从 1.65V 到 5.5V
- 在 VCC = 3.0V 时，输出驱动能力为 ±24mA
- CMOS 低功耗
- 可直接与 TTL 电平接口
- 对上升和下降时间无限制
- 输入可接受高达 5V 的电压
- 工作温度范围指定为 -40℃ 到 +125℃
- 封装信息：SOT-23-5/SOT-353/XSON6
