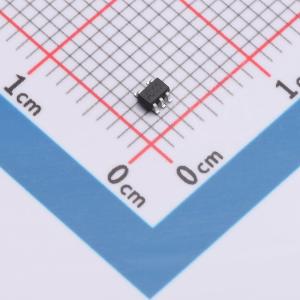

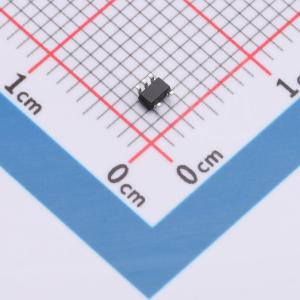

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G07GW-Q100H-JSM
单路开漏缓冲器，适用于混合电压环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通道数：1 工作电压：1.65V~5.5V 静态电流(Iq)：10uA 传播延迟(tpd)：7ns@3.3V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G07GW-Q100H-JSM
- 商品编号
- C53114459
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.032933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 9.5ns@3.3V,50pF | |
| 功能特性 | 电平转换 |
商品概述
74LVC1G07GW,125-JSM 提供非反相缓冲功能。该器件的输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或或高电平有效的线与功能。输入可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V和5V环境中使用。
商品特性
- 宽电源电压范围：1.65V 到 5.5V
- 5V 容限输入，可与5V逻辑接口
- 输出驱动能力为-24mA (VCC = 3.0V)
- CMOS 低功耗
- 工作温度范围：-40°C 到 +125°C
- 封装信息：SOT23-5/SOT353/DFN4/SOT553
