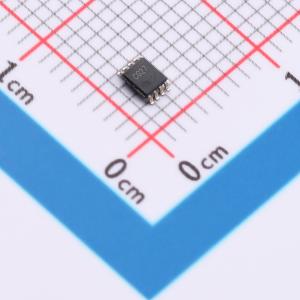

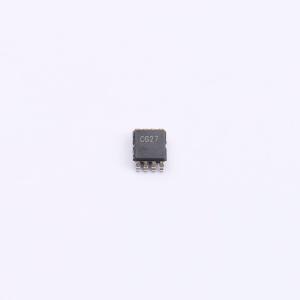

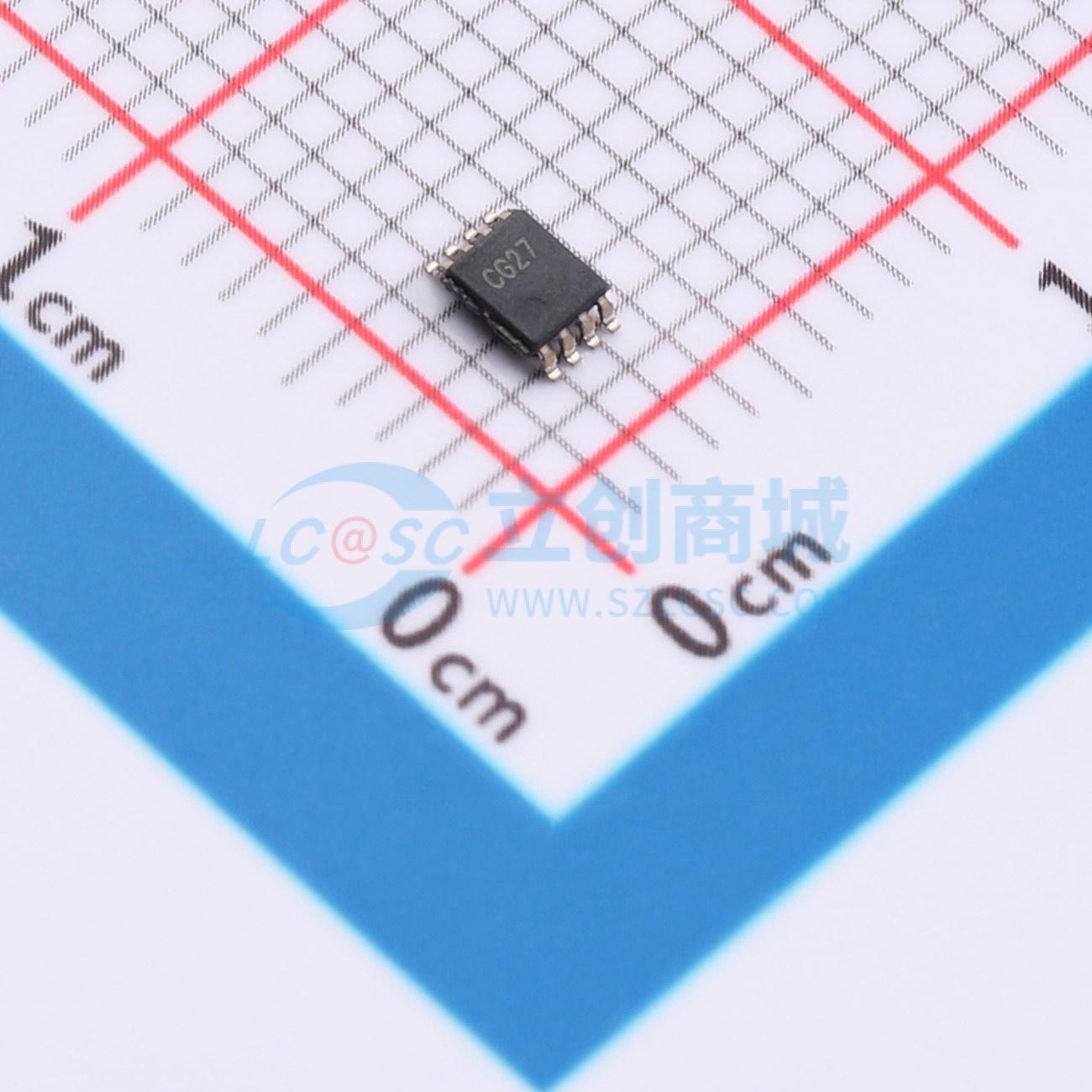

温馨提醒：图片仅供参考，商品以实物为准

74AVCH2T45DC,125-JSM

双位双电源电平转换收发器，3态

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 数据速率：500Mbps 工作电压(VCCA)：1.2V~3.6V 工作电压(VCCB)：1.2V~3.6V 每个电路通道数：2
品牌名称: JSMSEMI(杰盛微)
商品型号: 74AVCH2T45DC,125-JSM
商品编号: C53114442
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.036667克(g)

商品参数

商品概述

74AVCH2T45是一款双位、双电源收发器，支持双向电平转换。该器件具有两个数据输入/输出端口（nA和nB）、一个方向控制输入（DIR）以及双电源引脚（VCC(A)和VCC(B)）。VCC(A)和VCC(B)均可在0.8V至3.6V之间的任意电压下供电，使得该器件适用于在任何低压节点（0.8V、1.2V、1.5V、1.8V、2.5V和3.3V）之间进行转换。引脚nA和DIR参考VCC(A)，引脚nB参考VCC(B)。DIR为高电平时允许从nA向nB传输，DIR为低电平时允许从nB向nA传输。该器件完全支持使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生破坏性的回流电流。在任一VCC(A)或VCC(B)处于GND电平的挂起模式下，A端口和B端口均处于高阻关断状态。74AVCH2T45具有有源总线保持电路，可将未使用或浮空的数据输入端保持在有效的逻辑电平，从而无需外部上拉或下拉电阻。

商品特性

宽电源电压范围：VCC(A): 0.8V ~ 3.6V；VCC(B): 0.8V ~ 3.6V
最大数据速率：500 Mbps（1.8V至3.3V转换）；320 Mbps（低于1.8V至3.3V转换）；320 Mbps（转换至2.5V或1.8V）；280 Mbps（转换至1.5V）；240 Mbps（转换至1.2V）
挂起模式
数据输入端具有总线保持功能
输入端最高可承受3.6V电压
IOFF电路提供部分断电模式操作
工作温度范围：-40℃ ~ +125℃
封装信息：VSSOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	800mV~3.6V

	属性	参数值
	工作电压(VCCB)	800mV~3.6V
	元件数	-
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	-
