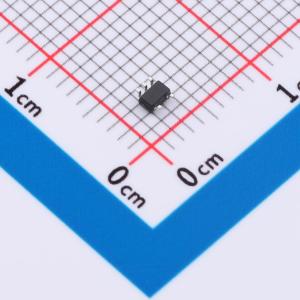

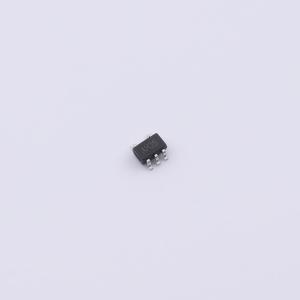

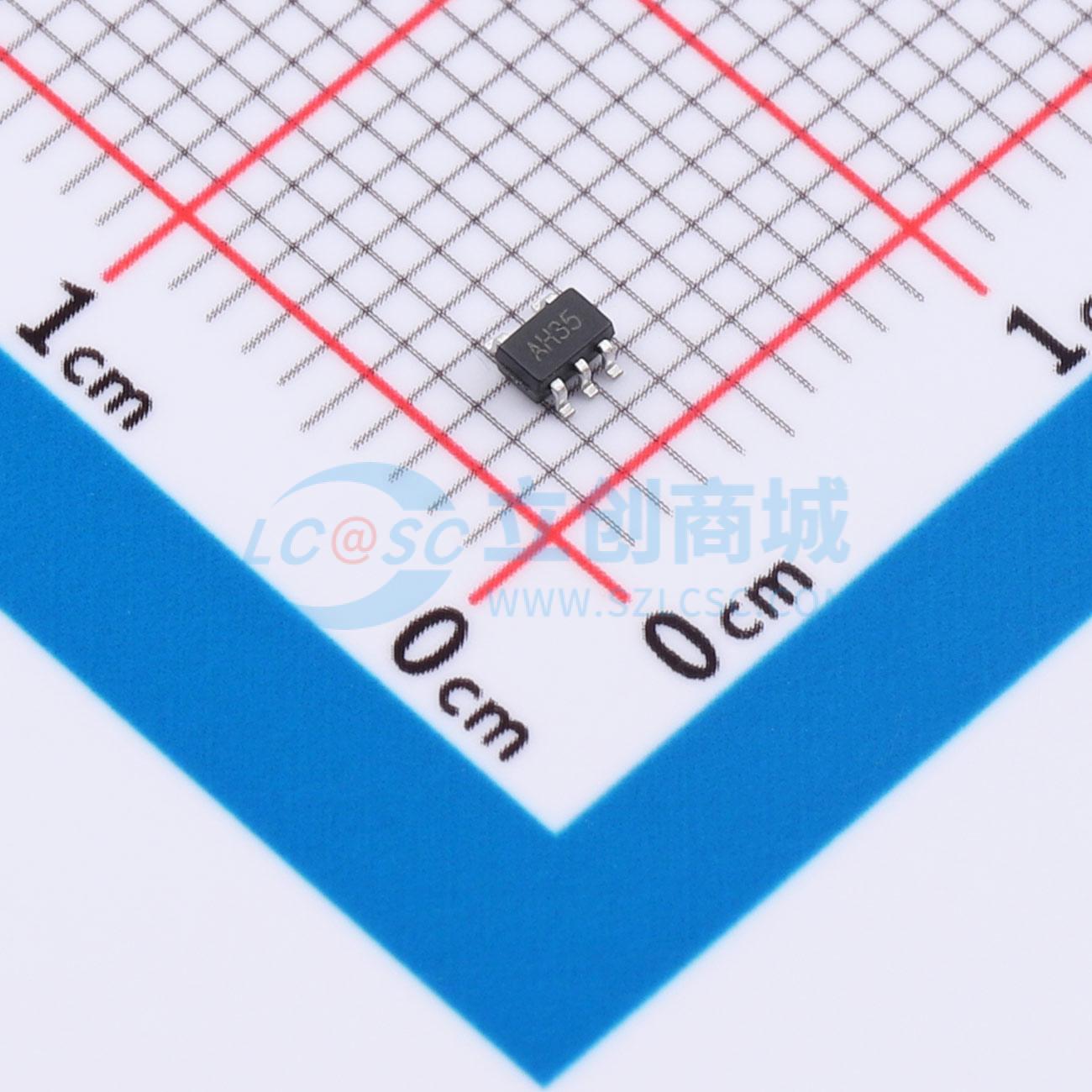

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G00GW,125-JSM
单路2输入与非门，适用于3.3V和5V混合环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型：与非门 通道数：1 工作电压：1.65V~5.5V 静态电流(Iq)：10uA 传播延迟(tpd)：5.9ns@5V,15pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G00GW,125-JSM
- 商品编号
- C53114453
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.033067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 13.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
74LVC1G00 提供单路 2 输入与非门功能。其输入可由 3.3V 或 5V 设备驱动，此特性使得该器件适用于混合 3.3V 与 5V 电压环境。
商品特性
- 宽电源电压范围，从 1.65V 至 5.5V，输出驱动能力为 ±24mA (VCC = 3.0V)
- CMOS 低功耗
- 输入可接受高达 5V 的电压
- 工作温度范围指定为 -40℃ ~ +125℃
- 封装信息：SOT23-5/SOT353/XSON6
