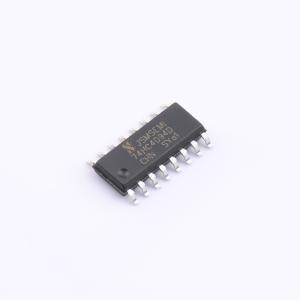

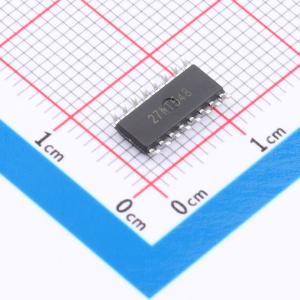

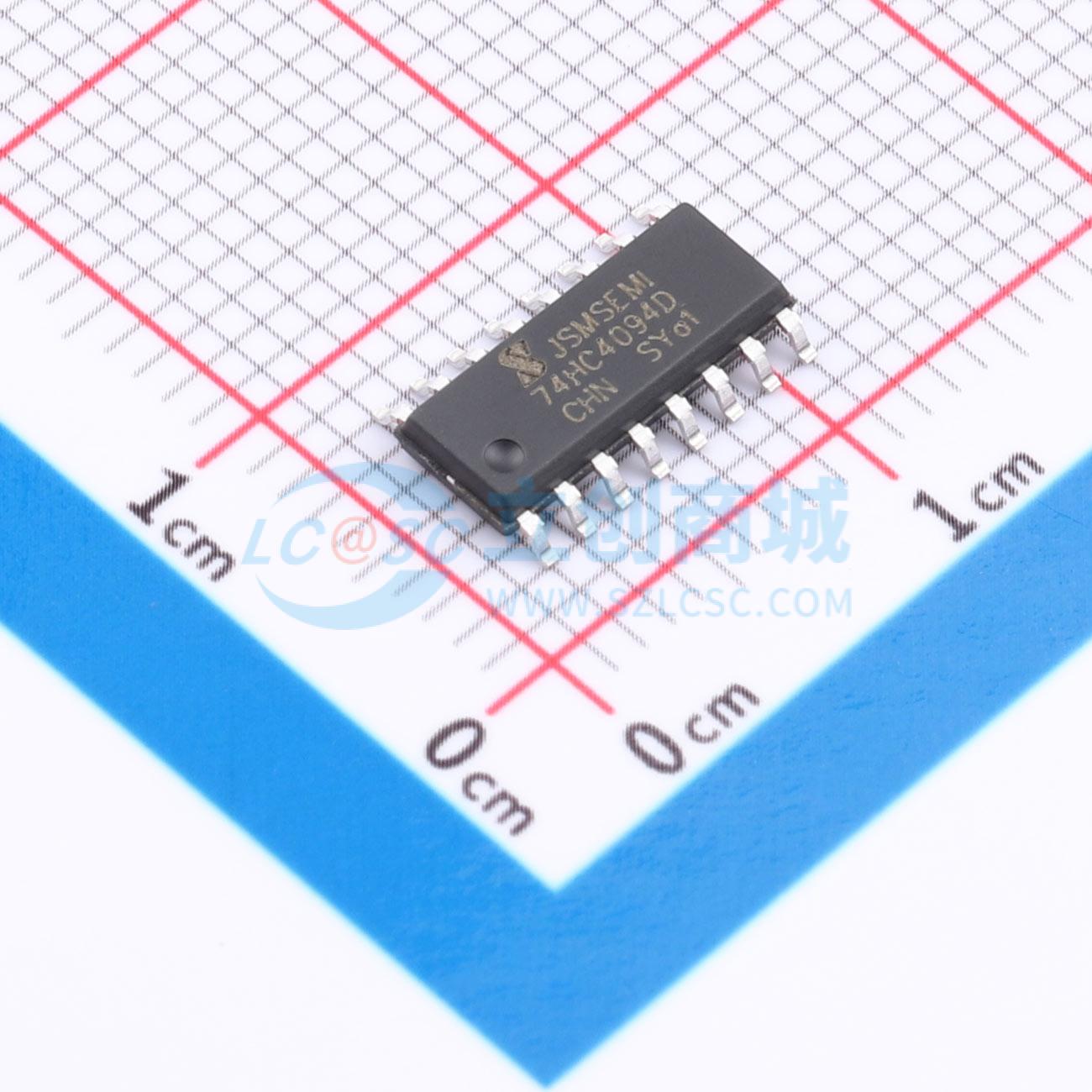

74HC4094D,653-JSM
74HC4094D,653-JSM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能:串行至并行 工作电压:3V~15V 元件数:1 每个元件位数:8
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74HC4094D,653-JSM
- 商品编号
- C53114448
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.30608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 6MHz | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 135ns@15V,50pF | |
| 输出电流 | - | |
| 功能特性 | 输出使能 |
商品概述
4094是一款8级串行移位寄存器。每个级均配备一个存储锁存器,用于将数据从串行输入端选通至并行缓冲三态输出端QP0至QP7。并行输出可直接连接到公共总线线路。数据在时钟上升沿进行移位。当选通(STR)输入为高电平时,每个移位寄存器级中的数据被传输至存储寄存器。只要输出使能(OE)信号为高电平,存储寄存器中的数据便会出现在输出端。 提供两个串行输出端(QS1和QS2),用于级联多个4094器件。在时钟上升沿,串行数据可在QS1端获得,以便在时钟上升时间快的级联系统中实现高速操作。相同的串行数据在下一个时钟下降沿于QS2端获得。这用于在时钟上升时间较慢时级联4094器件。 其工作电源电压VDD推荐范围为3V至15V(相对于VSS,通常为地)。未使用的输入端必须连接到VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围:3V至15V
- 完全静态操作
- 提供5V、10V和15V参数额定值
- 标准化对称输出特性
- 工作温度范围指定为-40℃至+125℃
- 封装信息:DIP16/SOP16/TSSOP16
