温馨提醒：图片仅供参考，商品以实物为准

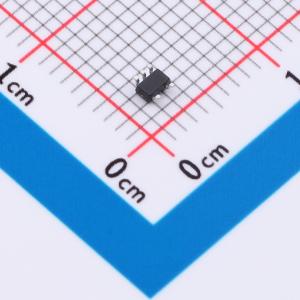

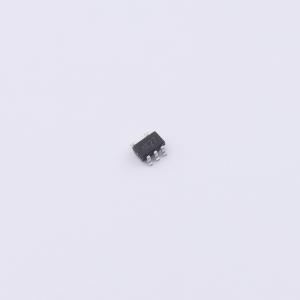

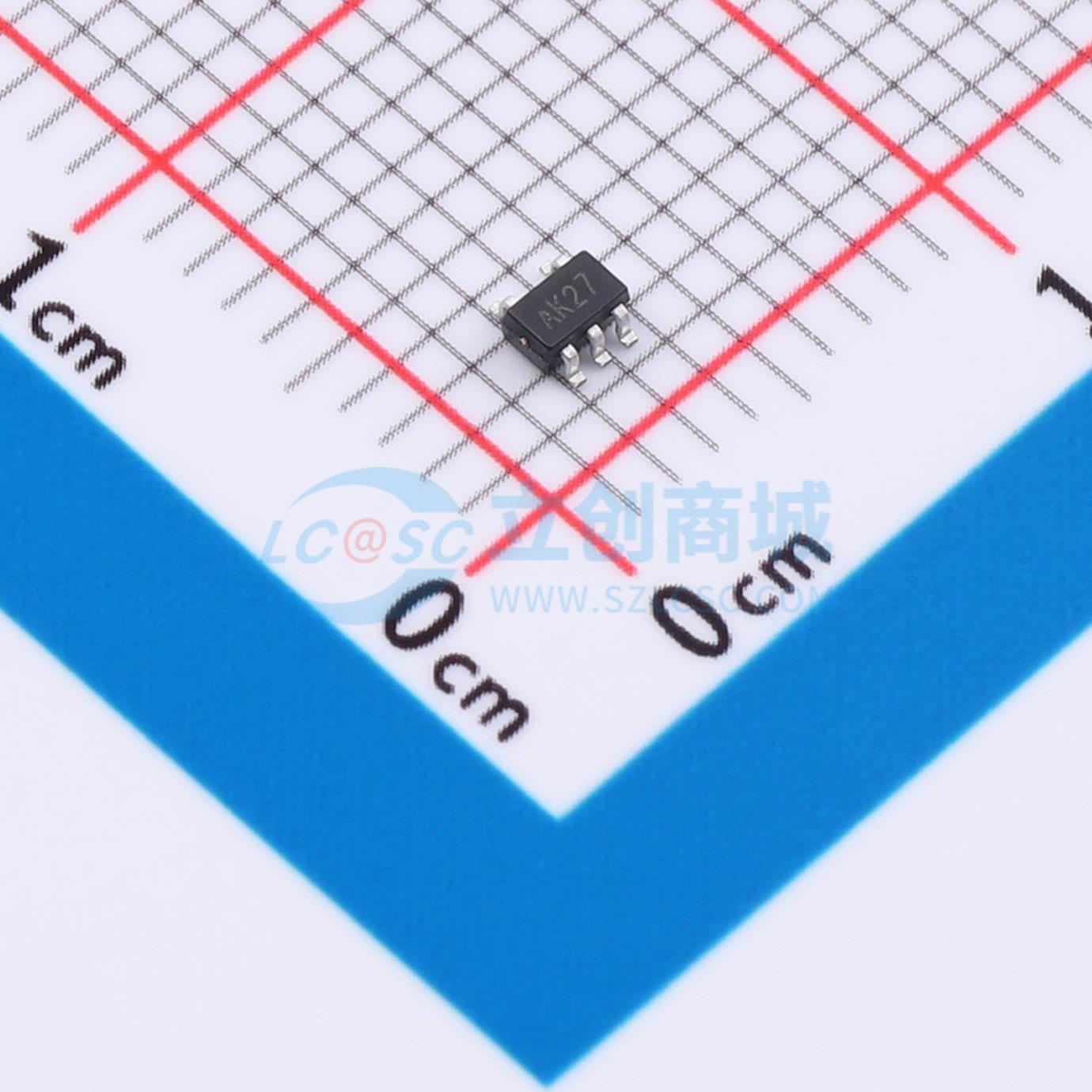

74LVC1G14GW-JSM
单路施密特反相器，输入可接3.3V或5V，适用于混合环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入类型：施密特触发器 工作电压：1.65V~5.5V 静态电流(Iq)：4uA 通道数：1 传播延迟(tpd)：6.5ns@5V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G14GW-JSM
- 商品编号
- C53114443
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 100mV；450mV；550mV；550mV；400mV；300mV | |
| 传播延迟(tpd) | 10ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74LVC1G14是一款单路施密特反相器电路。其输入可兼容3.3V或5V电平，适用于3.3V与5V混合电压环境。
商品特性
- 电源电压范围：1.65V ~ 5.5V
- 输入支持高达5.5V的电压
- 在3.0V供电时提供±24mA输出驱动能力
- 当VCC = 0V时，输出呈高阻抗状态
- 工作温度范围：-40℃ ~ +125℃
- 封装形式：SOT23-5、SOT353、XSON6
