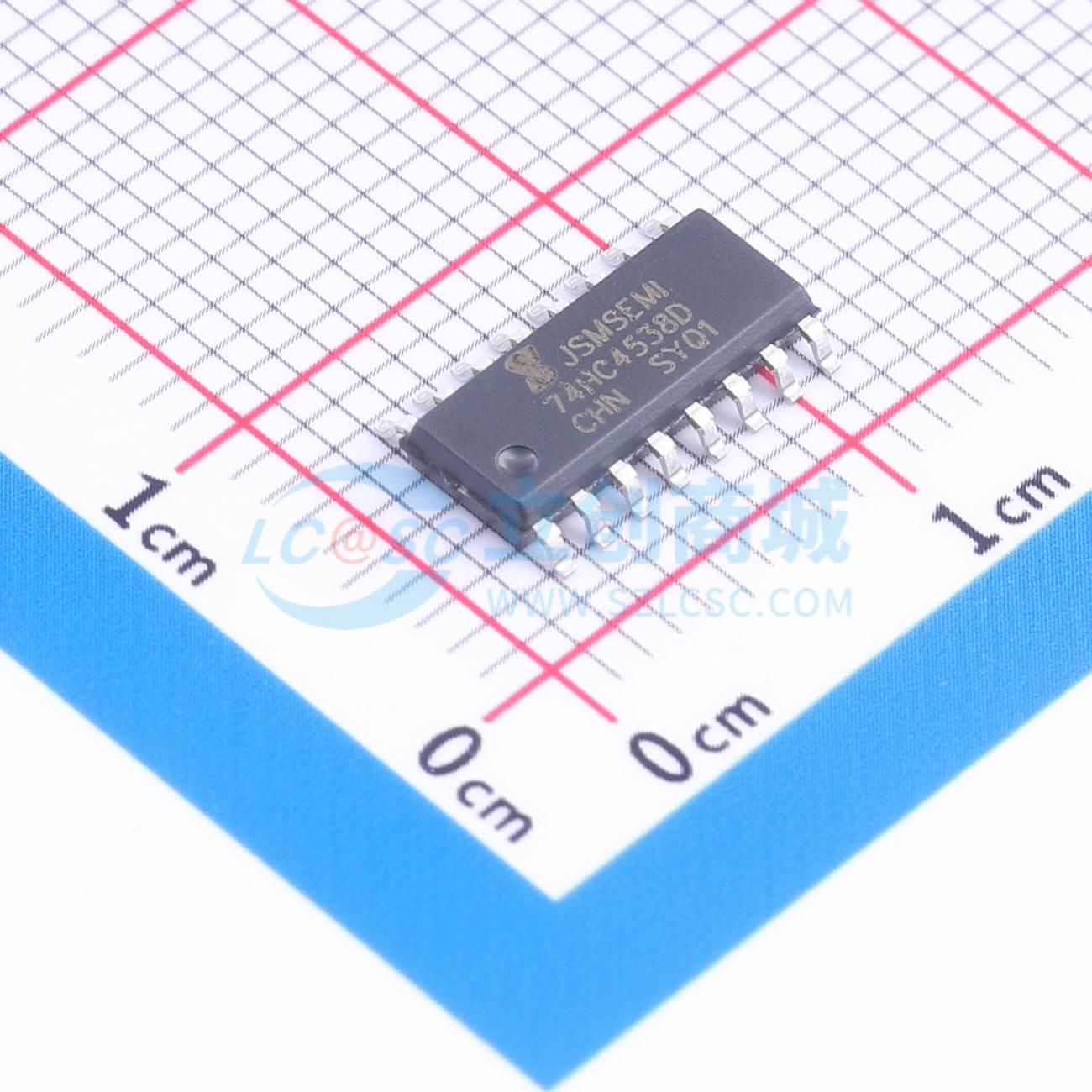

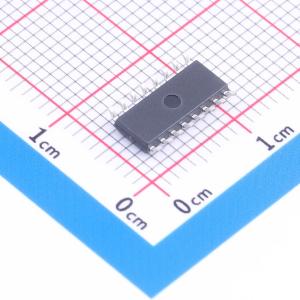

74HC4538D-JSM

双精度单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: JSMSEMI(杰盛微)
商品型号: 74HC4538D-JSM
商品编号: C53114440
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.31196克(g)

商品参数

	属性	参数值
	商品目录	单稳态多谐振荡器

	属性	参数值
	功能特性	-

商品概述

4538是一款双路可重触发、可复位的单稳态多谐振荡器。每个多谐振荡器均具有一个低电平有效触发/重触发输入（nA）、一个高电平有效触发/重触发输入（nB）、一个覆盖性的低电平有效直接复位输入 nCD（上划线）、一个输出（nQ）及其互补输出（nQ），以及两个用于连接外部定时元件 CEXT 和 REXT 的引脚（nREXT/CEXT 和 nCEXT，后者始终接地）。在规定的温度范围内，典型脉冲宽度变化为 ±0.2%。该多谐振荡器可通过输入脉冲的上升沿或下降沿触发，并能产生脉宽范围从 1Ous 到无限长的精确输出脉冲。输出脉冲的持续时间和精度由外部定时元件 CEXT 和 REXT 决定。输出脉冲宽度（tw）等于 REXT × CEXT。LOCMOS（局部氧化 CMOS）中的线性设计技术保证了输出脉冲宽度的精确控制。nCD 引脚上的低电平会立即终止输出脉冲。其工作电源电压推荐范围为 3V 至 12V（相对于 VSS，通常为地）。未使用的输入必须连接到 VDD、VSS 或另一个输入。

商品特性

宽电源电压范围：3V 至 12V
对缓慢的触发上升和下降时间具有耐受性
全静态操作
提供 5V 和 10V 参数规格
标准化的对称输出特性
工作温度范围：-40℃ ~ +125℃
封装信息：DIP16/SOP16/TSSOP16
