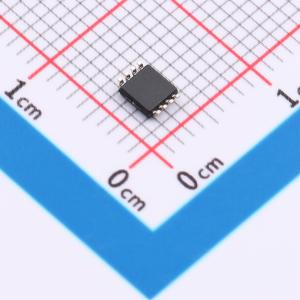

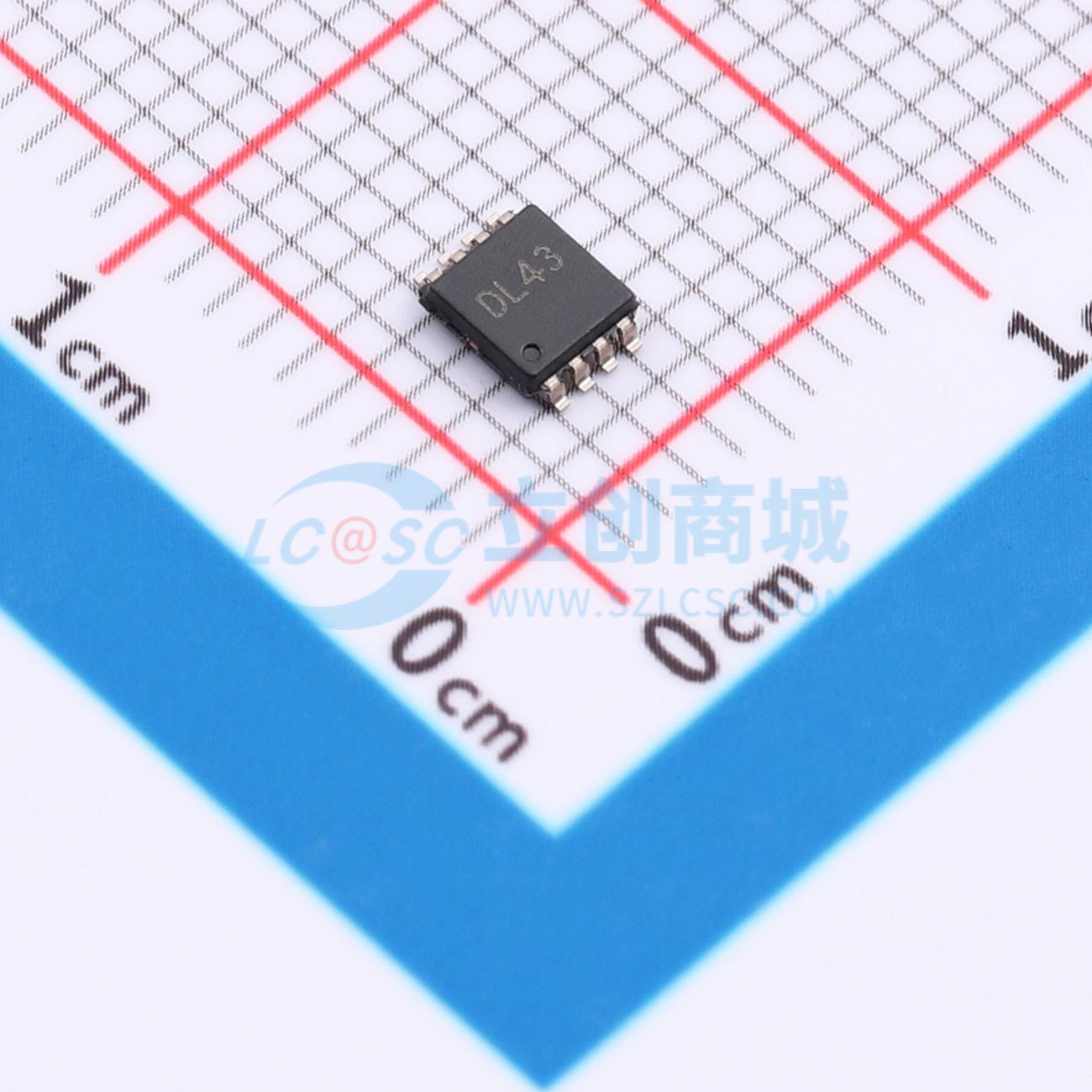

74LVC1G123DP,125-JSM

带施密特触发器输入的单路可再触发单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：1.65V~5.5V 输入类型：施密特触发器静态电流(Iq)：20uA 传播延迟(tpd)：5.3ns
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC1G123DP,125-JSM
商品编号: C53114435
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.141933克(g)

商品参数

	属性	参数值
	商品目录	单稳态多谐振荡器

	属性	参数值
	功能特性	脉冲宽度可调；可重触发功能；复位输入

商品概述

该器件是一款具有施密特触发器输入的单路可再触发单稳态多谐振荡器。输出脉冲宽度可通过三种方法控制：基础脉冲宽度可通过选择外部电阻 R_EXT 和电容 C_EXT 进行设计；一旦触发，输出脉冲宽度可通过 A 输入的下降沿或 B 输入的上升沿进行重新触发来扩展，通过重复此过程可使输出高电平周期符合预期要求；CLR 输入的上升沿也能触发电路。

商品特性

电源电压范围：1.65V ~ 5.5V
±24mA 输出驱动能力（V_CC = 3.0V 时）
CMOS 低功耗
可重新触发，支持高达 100% 占空比的超长脉冲
V_CC = 0V 时，I/O 口为高阻态
具备复位功能
所有输入端均集成施密特触发器
输入可耐受 5.5V 信号
额定工作温度范围：-40℃ ~ +105℃
封装形式：TSSOP8/VSSOP8
