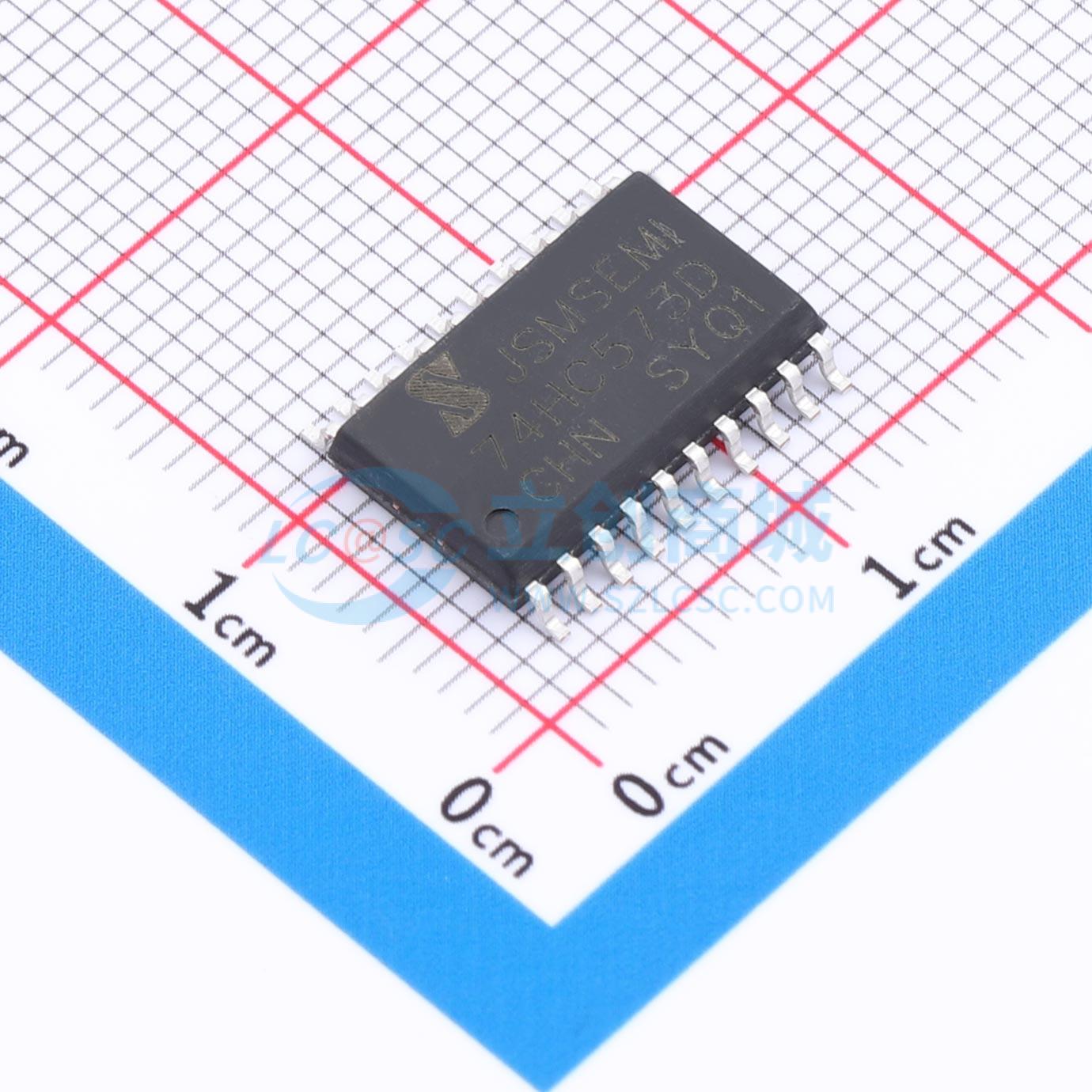

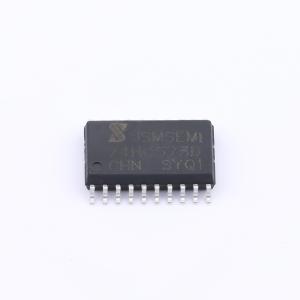

温馨提醒：图片仅供参考，商品以实物为准

74HC573D-JSM

带三态控制的8位D型锁存器，输入内置钳位二极管，可用于总线应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：2V~6V
品牌名称: JSMSEMI(杰盛微)
商品型号: 74HC573D-JSM
商品编号: C53114437
商品封装: SOP-20
包装方式: 编带
商品毛重: 0.76035克(g)

商品参数

商品概述

74HC/HCT573是一款带有三态输出的8位D型锁存器。该器件配备锁存使能（LE）和输出使能（OE）引脚。当LE为高电平时，输入数据进入锁存器，此时锁存器处于透明状态，其输出会随相应D输入的变化而改变。当LE为低电平时，锁存器将存储LE下降沿之前一个建立时间内的输入信息。OE引脚上的高电平会使输出进入高阻态。OE的操作不会影响锁存器的内部状态。输入端集成了钳位二极管，允许通过限流电阻将输入接口连接到高于VCC的电压。

商品特性

输入电平：74HC573为CMOS电平；74HCT573为TTL电平
输入和输出引脚位于封装相对两侧，便于与微处理器连接
可用作微处理器和微处理器计算机的输入和输出端口
面向总线应用的三态同相输出
公共三态使能输入
工作环境温度范围：-40℃ ~ +125℃
封装形式：DIP20、SOP20、TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2V~6V
	通道数	8
	拉电流(IOH)	7.8mA
	灌电流(IOL)	7.8mA

	属性	参数值
	传播延迟(tpd)	26ns
	系列	74HC
	工作温度	-40℃~+125℃
	建立时间	3ns
	保持时间	1ns
	静态电流(Iq)	8uA
