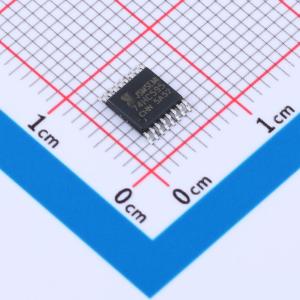

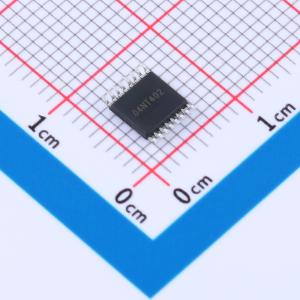

74HC595PW-Q100,118-JSM实物图
  • 74HC595PW-Q100,118-JSM商品缩略图
  • 74HC595PW-Q100,118-JSM商品缩略图
  • 74HC595PW-Q100,118-JSM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74HC595PW-Q100,118-JSM

8位带有输出锁存功能的移位寄存器,具备存储寄存器和三态输出,支持串入/串或并出,输入内置钳位二极管

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
功能:串行至串行或并行 工作电压:2V~6V 元件数:1 每个元件位数:8
品牌名称
JSMSEMI(杰盛微)
商品型号
74HC595PW-Q100,118-JSM
商品编号
C53114432
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.17824克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压2V~6V
时钟频率(fc)108MHz
元件数-
每个元件位数-
输出类型三态
属性参数值
系列74HC
工作温度-40℃~+105℃
耗散功率(Pd)500mW
传播延迟(tpd)15ns@6V,50pF
输出电流35mA
功能特性异步清零功能;输出使能

商品概述

74HC/HCT595系列是带有独立存储寄存器和三态输出的8位串行输入、串行或并行输出移位寄存器。移位寄存器和存储寄存器拥有独立的时钟输入。该器件具备一个串行输入和一个串行输出以实现级联,以及一个异步主复位输入。主复位输入的低电平将复位移位寄存器。数据在移位时钟输入的上升沿发生移位。移位寄存器中的数据在存储时钟输入的上升沿被传输至存储寄存器。若两个时钟连接在一起,则移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能输入为低电平时,存储寄存器中的数据将呈现在输出端。输出使能输入为高电平时,输出呈现高阻态。输出使能输入的变化不影响寄存器状态。输入内置钳位二极管,允许通过限流电阻将输入接口连接至高于Vcc的电压。

商品特性

  • 输入电平:74HC595为CMOS电平;74HCT595为TTL电平
  • 8位串行输入
  • 8位串行或并行输出
  • 带有三态输出的存储寄存器
  • 带有直接清零端的移位寄存器
  • 典型移位频率:100 MHz
  • 工作环境温度范围:-40℃ ~ +105℃
  • 封装形式:DIP16、SOP16、TSSOP16
