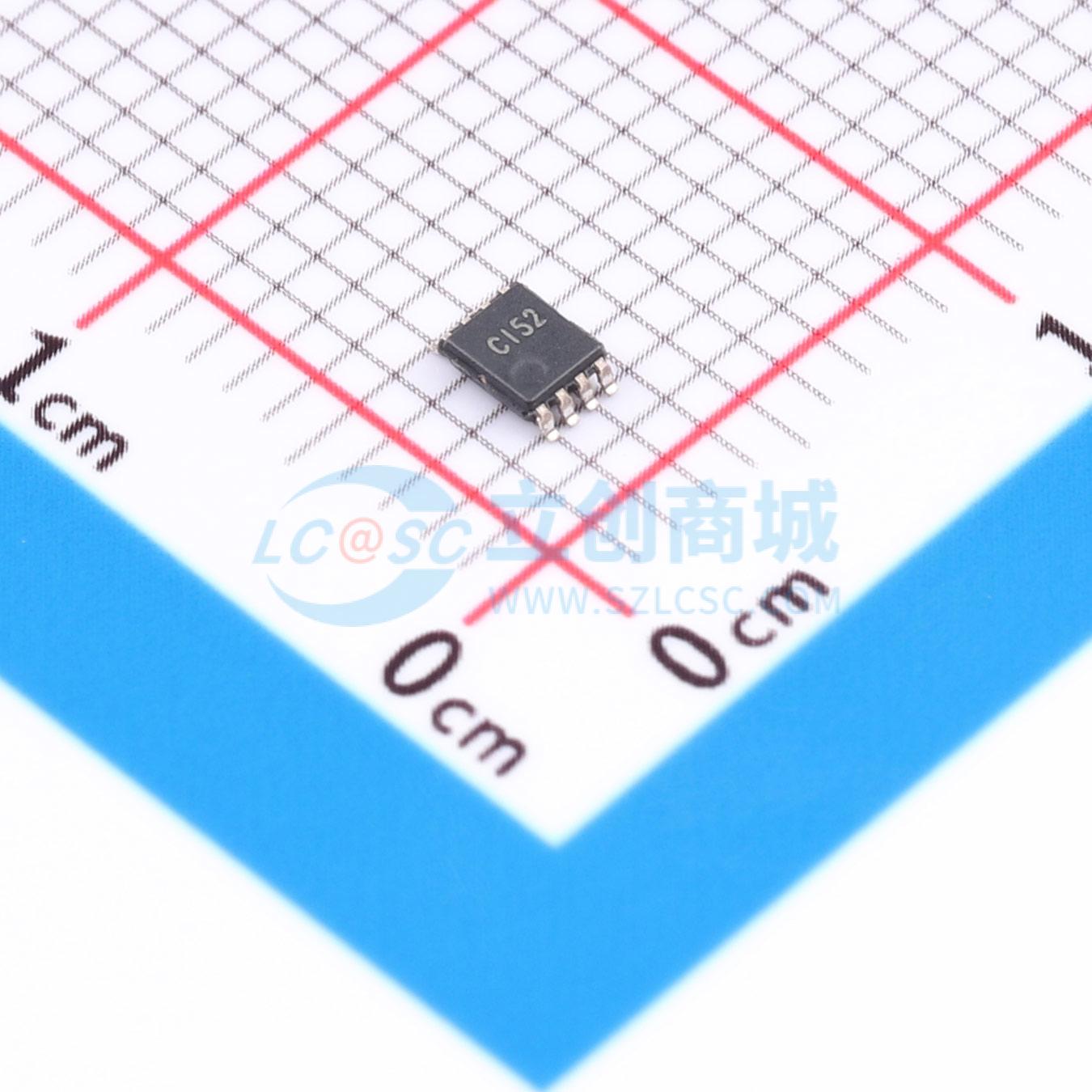

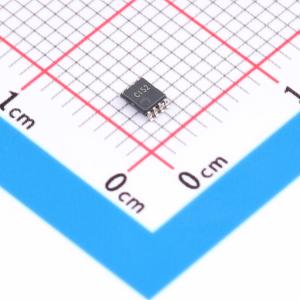

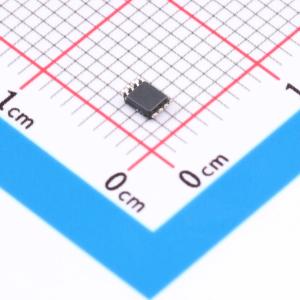

温馨提醒：图片仅供参考，商品以实物为准

74LVC2T45DC,125-JSM

双电源带三态控制的2路总线收发器，可实现双向电平转换，适用于局部掉电应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：1.2V~5.5V 元件数：1 每个元件位数：2
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC2T45DC,125-JSM
商品编号: C53114428
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.062804克(g)

商品参数

商品概述

该器件是一款带三态输出的2位双电源电压转换收发器，可实现双向电平转换。它包含两个2位输入/输出端口（nA和nB）、一个方向控制输入（DIR）以及两个独立的电源引脚（VCC(A)和VCC(B)）。VCC(A)和VCC(B)均可在1.2V至5.5V之间的任意电压下供电，使得该器件适用于在多种低压节点（如1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间进行转换。nA引脚和DIR引脚由VCC(A)供电，而nB引脚由VCC(B)供电。当DIR为高电平时，数据从nA传输至nB；当DIR为低电平时，数据从nB传输至nA。IOFF电路使其非常适合具有局部电源关断功能的应用。该电路在断电时禁用输出，防止有害电流回流。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，A端口和B端口均呈现高阻态。

商品特性

宽电源电压范围：VCC(A): 1.2V ~ 5.5V；VCC(B): 1.2V ~ 5.5V
高数据速率：在3.3V输入、5.0V输出时可达420 Mbps；在1.2V ~ 5.5V输入、3.3V输出时可达210 Mbps；在1.2V ~ 5.5V输入、2.5V输出时可达140 Mbps；在1.2V ~ 5.5V输入、1.8V输出时可达75 Mbps；在1.2V ~ 5.5V输入、1.5V输出时可达60 Mbps
支持挂起模式
±24mA输出驱动能力（在VCC = 3.0V时）
输入耐压高达5.5V
低功耗：最大ICC为16uA
集成IOFF电路，支持局部电源关断操作
宽工作温度范围：-40°C ~ +125°C
封装形式：VSSOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~5.5V

	属性	参数值
	工作电压(VCCB)	1.2V~5.5V
	元件数	-
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
