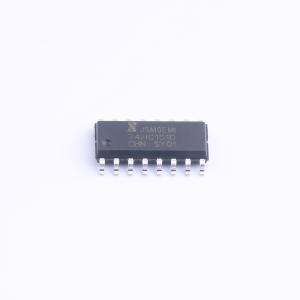

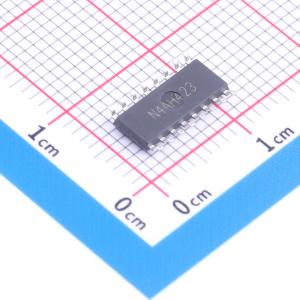

74HC151D,653-JSM

8输入多路复用器，内置钳位二极管，支持CMOS/TTL电平，低功耗，同相数据路径

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：2V~6V 灌电流(IOL)：5.2mA 拉电流(IOH)：5.2mA
品牌名称: JSMSEMI(杰盛微)
商品型号: 74HC151D,653-JSM
商品编号: C53114431
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.29516克(g)

商品参数

商品概述

74HC/HCT151是一款8位多路复用器，具备8个二进制输入端、3个选择输入端和1个使能输入端。通过选择输入端的控制，可从八个输入信号中选定一路信号，并传输至互补输出端。当使能输入为高电平时，强制输出端Y保持低电平、Y保持高电平。该电路的输入端内置钳位二极管，支持通过限流电阻使得输入电压高于VCC。

商品特性

输入电平：74HC151为CMOS电平；74HCT151为TTL电平
低功耗
同相数据路径
工作环境温度范围：-40℃~+125℃
封装形式：DIP16、SOP16、TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	-
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	25mA
	工作温度	-40℃~+125℃
	传播延迟(tpd)	15ns@6.0V,50pF
	静态电流(Iq)	8uA
	功能特性	-
	系列	74HC
