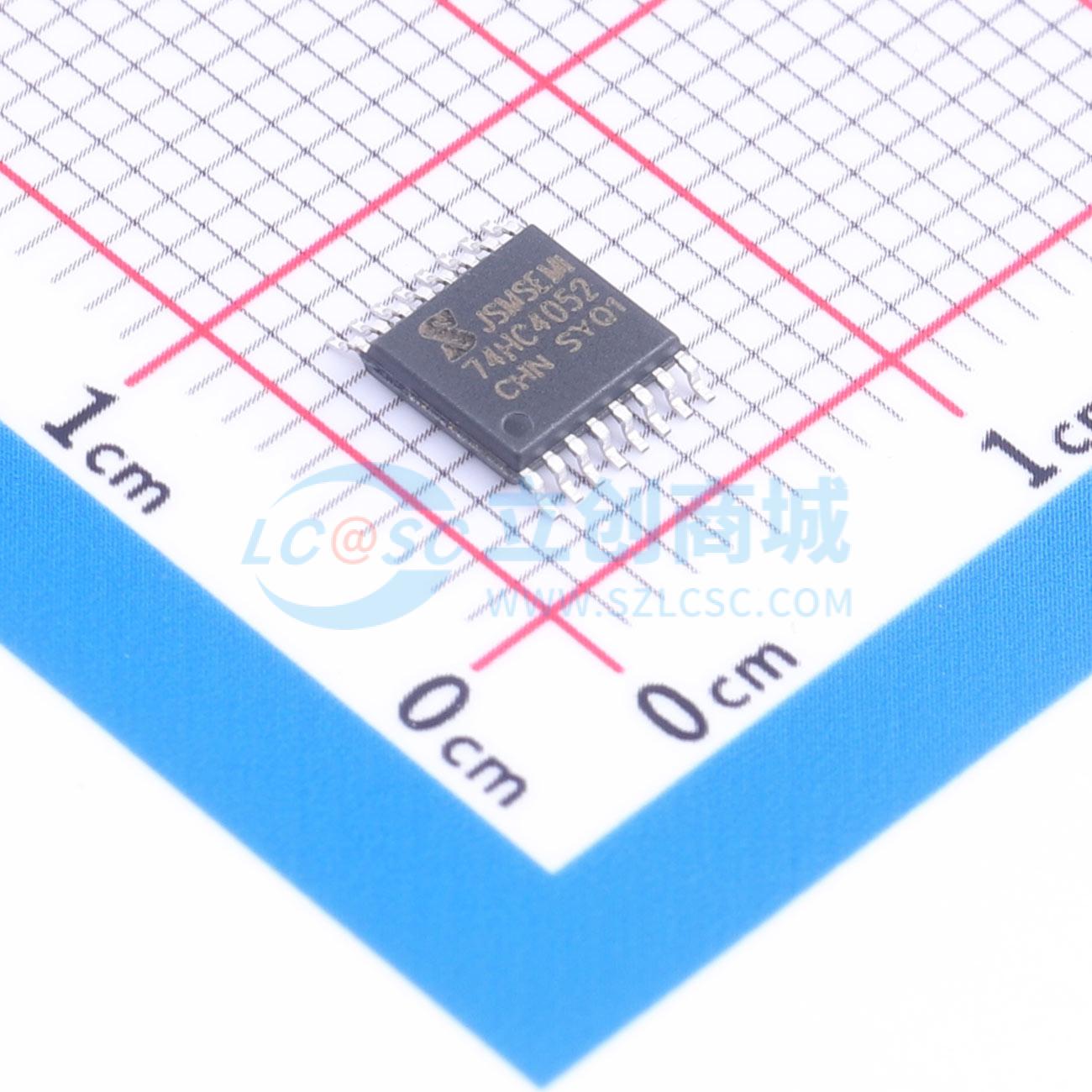

温馨提醒：图片仅供参考，商品以实物为准

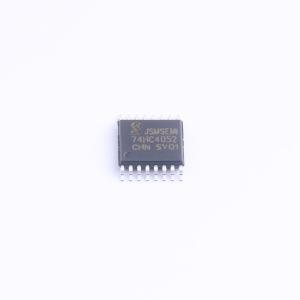

74HC4052PW,118-JSM

双4通道模拟复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：3V~9V
品牌名称: JSMSEMI(杰盛微)
商品型号: 74HC4052PW,118-JSM
商品编号: C53114422
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.17456克(g)

商品参数

商品概述

74HC/HCT4052是一款双单刀四掷模拟开关，适用于模拟或数字4:1多路复用器/解复用器应用。每个开关包含四个独立的输入/输出端以及一个公共输入/输出端。两个开关共用一个数字使能输入和两个数字选择输入。当使能输入为高电平时，开关关闭。输入端包含钳位二极管，允许使用限流电阻将输入接口连接到超过电源电压的信号。

商品特性

模拟输入电压范围宽，为 -4.5V 至 +4.5V
导通电阻低：典型值在 VCC - VEE = 4.5V 时为 80 Ω，在 VCC - VEE = 6.0V 时为 70 Ω，在 VCC - VEE = 9.0V 时为 60 Ω
内置典型的“先断后通”机制
输入电平：74HC4052 为 CMOS 电平，74HCT4052 为 TTL 电平
工作温度范围指定为 -40℃ 至 +125℃
封装信息：DIP16、SOP16、SSOP16、TSSOP16

应用领域

模拟多路复用与解复用
数字多路复用与解复用
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	导通电阻(Ron)	225Ω@4.5V
	工作电压	3V~9V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	69ns
	关闭时间(toff)	54ns
	带宽	180MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	13ns
	功能特性	双向模拟通道
