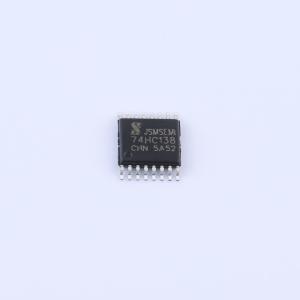

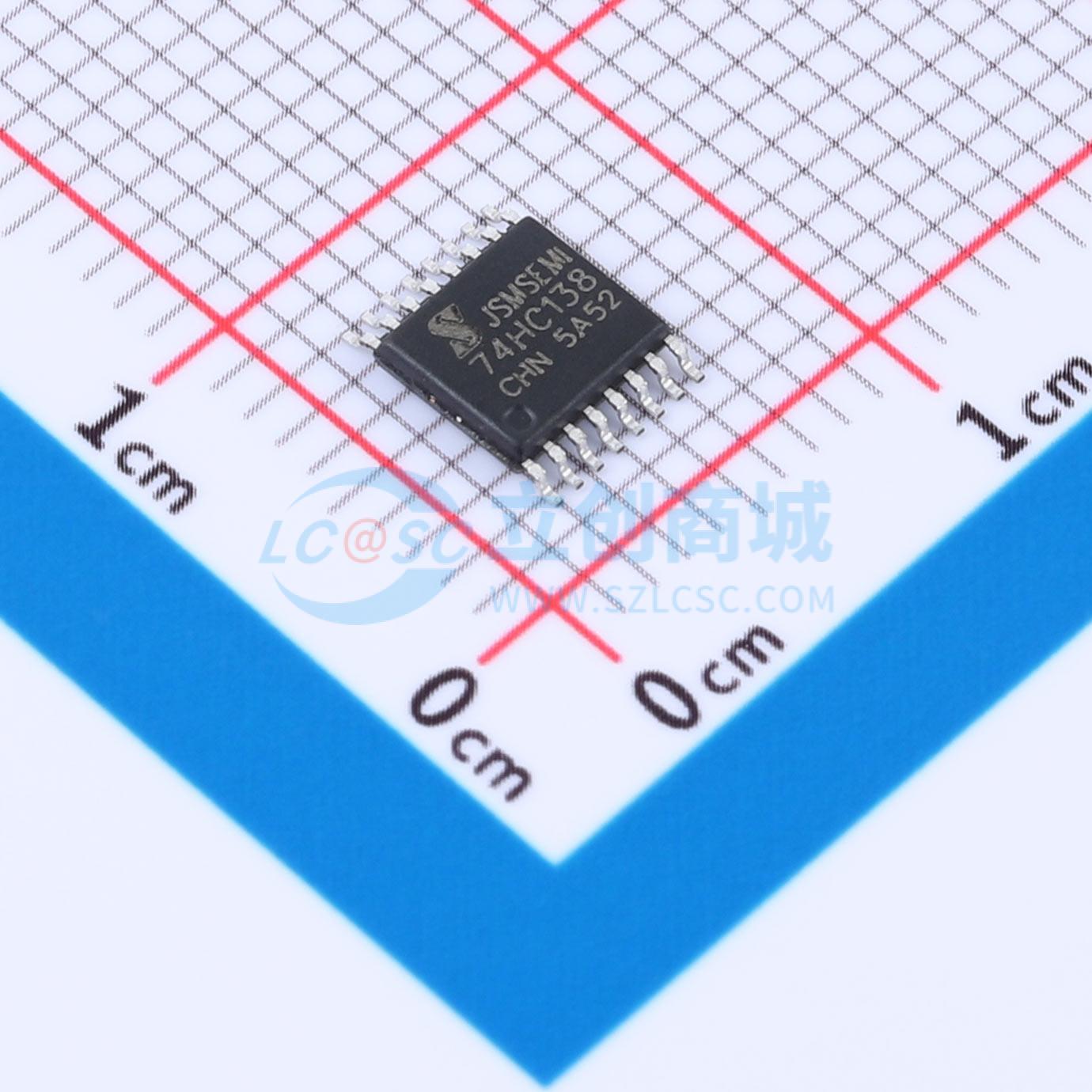

SN74HC138PW-JSM

3-8译码器/信号分离器（反相），支持多输入、解复用，可扩展，适用于存储器芯片选择解码

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：2V~6V
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74HC138PW-JSM
商品编号: C53114425
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1722克(g)

商品参数

商品概述

74HC/HCT138 将三个二进制加权地址输入（A0、A1 和 A2）解码为八个互斥输出（Y0~Y7）。该器件具有三个使能输入（E1、E2 和 E3）。除非 E1 和 E2 为低电平且 E3 为高电平，否则所有输出均为高电平。这种多重使能功能允许通过一个反相器和四个 AiP74HC/HCT138 集成电路轻松并行扩展为 32 选 1（5-32）解码器。AiP74HC/HCT138 可通过将一个有效的低电平使能输入用作数据输入，并将其他使能输入用作选通信号，来充当八路输出解复用器。输入内置钳位二极管，允许使用限流电阻将输入接口连接到超过 VCC 的电压。

商品特性

输入电平：74HC138 为 CMOS 电平；74HCT138 为 TTL 电平
具备解复用能力
支持多输入，便于扩展
理想的存储器芯片选通解码
低电平有效的互斥输出
工作环境温度范围：-40℃~+125℃
封装形式：DIP16、SOP16、TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8
	灌电流(IOL)	4mA

	属性	参数值
	拉电流(IOH)	4mA
	工作温度	-40℃~+125℃
	传播延迟(tpd)	12ns@6.0V,50pF
	静态电流(Iq)	8uA
	功能特性	-
	系列	74HC
