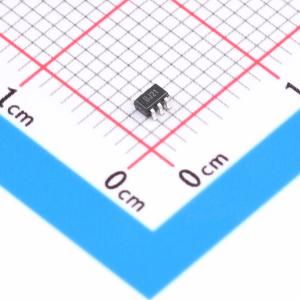

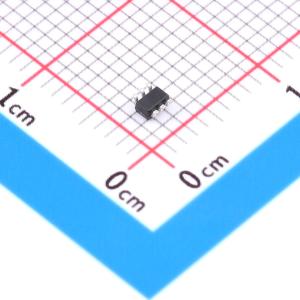

温馨提醒：图片仅供参考，商品以实物为准
74LVC2GU04GW,125-JSM
双无缓冲反相器，适用于3.3V和5V混合环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：1.65V~5.5V 静态电流(Iq)：4uA 通道数：2 传播延迟(tpd)：2.4ns@3.3V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC2GU04GW,125-JSM
- 商品编号
- C53114358
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.032013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；3.8V；2.2V；1.9V；2.3V | |
| 输出低电平(VOL) | 100mV；450mV；550mV；550mV；400mV；300mV | |
| 传播延迟(tpd) | 8.4ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
该器件提供两个无缓冲反相器。每个反相器均为单级无缓冲输出。其输入可由3.3V或5V设备驱动，此特性允许该器件在混合3.3V和5V环境中使用。
商品特性
- 宽电源电压范围从1.65V至5.5V
- 5V容差输入，用于与5V逻辑接口
- 在VCC=3.0V时，输出驱动为±24mA
- CMOS低功耗
- 工作温度范围从-40°C至+125°C
- 封装信息：SOT-23-6/SOT-363
