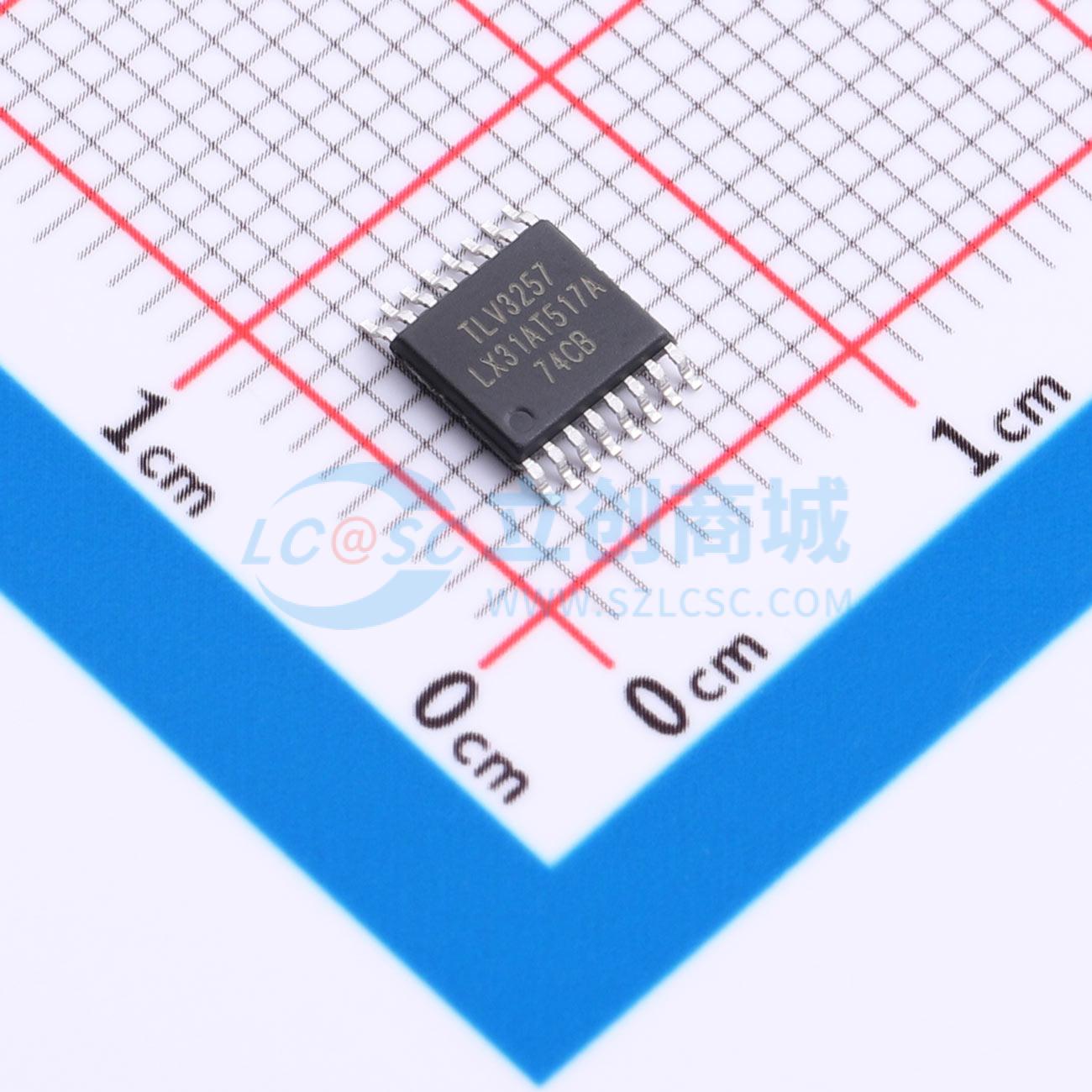

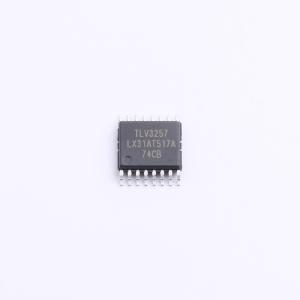

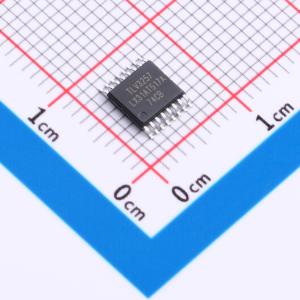

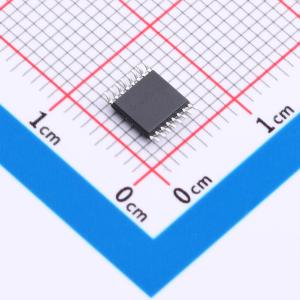

74CBTLV3257PW,118-JSM
四路二选一模拟开关，具有施密特设计选择口和使能控制口，掉电防倒灌
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 开关电路：2:1 导通电阻(Ron)：2.8Ω
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74CBTLV3257PW,118-JSM
- 商品编号
- C53114378
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 60Ω | |
| 工作电压 | 2.3V~3.6V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 断电隔离 |
商品概述
74CBTLV3257是一款四路二选一模拟开关电路。该电路具有公共的选择口和使能控制口，这两个端口均为施密特设计。为确保上电或掉电过程中开关口均处于关断状态，建议将使能控制口通过外接上拉电阻连接至Vcc。该电路在掉电状态下，控制口和开关口均呈现高阻态，可有效防止电流倒灌，避免损坏电路。
商品特性
- 电源电压范围：2.3V ~ 3.6V
- 典型导通电阻为2.8Ω
- 轨到轨模拟开关
- 具备掉电防电流倒灌功能
- 工作温度范围：-40℃ ~ +125℃
- 封装形式：SOP16/SSOP16/TSSOP16/DHVQFN16
