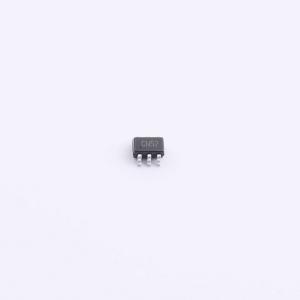

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G3157GW,125-JSM
二选一模拟开关，具有施密特触发器动作，CMOS低功耗，具备TTL接口兼容性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通道数：1 导通电阻(Ron)：6Ω
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G3157GW,125-JSM
- 商品编号
- C53114389
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 23Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 22ns | |
| 关闭时间(toff) | 11.7ns | |
| 带宽 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 1ns | |
| 功能特性 | 双向模拟通道；无毛刺切换 |
商品概述
74LVC1G3157是一款模拟多路复用器/多路分解器，配备一个数字选择输入、两个独立的输入/输出端口和一个公共输入/输出端口。其选择输入端集成了施密特触发器，使其能够在1.65V ~ 5.5V的整个电源电压范围内，耐受较慢的输入上升和下降时间。
商品特性
- 电源电压范围：1.65V ~ 5.5V
- 极低的导通电阻：在VCC = 2.7V时为7.5Ω（典型值），在VCC = 3.3V时为6.5Ω（典型值），在VCC = 5V时为6Ω（典型值）
- 开关电流能力为32 mA
- 先断后合开关
- CMOS低功耗
- 在3.3V时具有TTL接口兼容性
- 控制输入可接受高达5.5V的电压
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：SOT-23-6/SOT-363/XSON6
