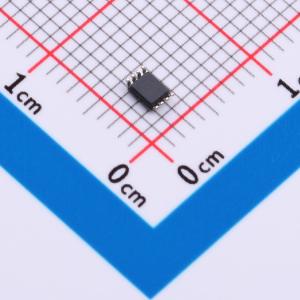

温馨提醒：图片仅供参考，商品以实物为准

74LVC1G123DC,125-JSM

带施密特触发器输入的单路可再触发单稳态多谐振荡器，CMOS低功耗，可重新触发超长脉冲，具有复位功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：1.65V~5.5V 输入类型：施密特触发器静态电流(Iq)：10uA 传播延迟(tpd)：5.3ns
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC1G123DC,125-JSM
商品编号: C53114387
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.036067克(g)

商品参数

	属性	参数值
	商品目录	单稳态多谐振荡器

	属性	参数值
	功能特性	脉冲宽度可调；可重触发功能；复位输入

商品概述

74LVC1G123是一款具有施密特触发器输入的单路可再触发单稳态多谐振荡器。输出脉冲宽度可通过三种方法控制：基础脉冲宽度可通过选择外部电阻R_EXT和电容C_EXT进行设计；一旦触发，输出脉冲宽度可通过A引脚的下降沿或B引脚的上升沿进行重新触发来扩展，通过重复此过程可使输出高电平周期尽可能符合预期；CLR引脚的上升沿也能使电路触发。适用于工业控制、消费电子和通信设备。

商品特性

电源电压范围：1.65V ~ 5.5V
±24mA 输出驱动能力 (V_CC = 3.0V)
CMOS低功耗
可重新触发最高达100%占空比的超长脉冲
V_CC = 0 V时，I/O口为高阻态
具有复位功能
所有输入都集成施密特触发器
输入可耐受5.5V信号
额定温度范围：-40℃ ~ +105℃
封装形式：TSSOP8/VSSOP8
