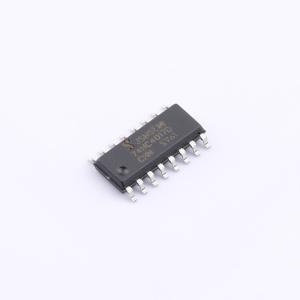

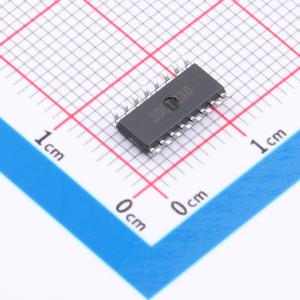

74HC4017D,653-JSM

HC4017是一款五级约翰逊十进制计数器，具有十个无尖峰解码有效高电平输出（Q0至Q9）、一个来自最高有效位触发器（Q5-9）的有效低电平进位输出、有效高电平与有效低电平时钟输入（CP0、CP1）以及一个异步主复位输入（MR）。当CP1为低电平时，CP0的低电平到高电平转换，或者当CP0为高电平时，CP1（上划线）的高电平到低电平转换，均可使计数器递增。级联计数器时，Q5-9输出（当计数器处于状态5、6、7、8和9时为低电平）可用于驱动下一级计数器的CP0输入。MR上的高电平将计数器复位至零（Q0=Q5-9=HIGH；Q1至Q9=LOW），该操作独立于时钟输入（CP0、CP1）。内部电路提供自动计数器代码校正：在任何非法代码之后，计数器将在11个时钟脉冲内恢复到正确的计数模式。其工作电源电压范围建议为3V至15V（相对于VSS，通常为地）。未使用的输入必须连接到ΔVDD、VSS或另一个输入。

• 宽电源电压范围：3V至15V
• 自动计数器校正
• 对缓慢的时钟上升和下降时间具有容错性
• 5V、10V和15V参数额定值
• 标准化的对称输出特性
• 工作温度范围：-40℃至+125℃
• 封装信息：DIP16/SOP16/TSSOP16
