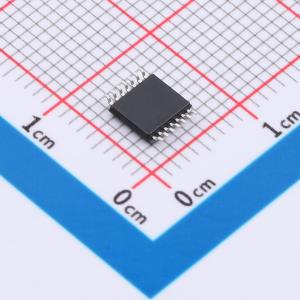

  • 74HC14PW,118-JSM商品缩略图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

74HC14PW,118-JSM

6路施密特反相器，具有施密特触发器输入，可转换输入信号，低功耗

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
输入类型：施密特触发器 工作电压：2V~6V 静态电流(Iq)：2uA 通道数：6 传播延迟(tpd)：21ns@6V,50pF
品牌名称
JSMSEMI(杰盛微)
商品型号
74HC14PW,118-JSM
商品编号
C53114373
商品封装
TSSOP-14​
包装方式
编带
商品毛重
0.14832克(g)

商品参数

属性参数值
商品目录反相器
输入类型施密特触发器
工作电压2V~6V
静态电流(Iq)40uA
通道数6
灌电流(IOL)-
拉电流(IOH)-
输入高电平(VIH)-
属性参数值
输入低电平(VIL)-
输出高电平(VOH)1.9V；4.4V；3.98V；5.9V；5.48V
输出低电平(VOL)100mV；260mV
传播延迟(tpd)12ns@6V,15pF
系列74HC
工作温度-40℃~+125℃
功能特性噪声抑制功能

商品概述

74HC/HCT14是一款集成了施密特触发器输入的六路反相器。74HCT14型号具有较低的输入阈值电平，能够与TTL逻辑电平兼容。其内置的施密特触发器功能可将缓慢变化的输入信号转换为边沿陡峭、状态稳定的输出信号。

商品特性

  • 输入电平：74HC14为CMOS电平；74HCT14为TTL电平
  • 低功耗
  • 工作环境温度范围：-40℃ ~ +125℃
  • 封装形式：DIP14/SOP14/TSSOP14
