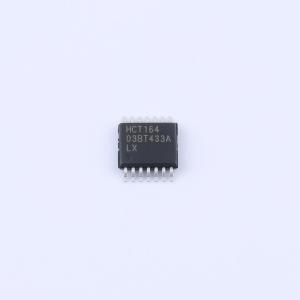

74HCT164PW,118-JSM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 功能：串行至并行工作电压：4.5V~5.5V 时钟频率(fc)：61MHz 元件数：1 每个元件位数：8
品牌名称: JSMSEMI(杰盛微)
商品型号: 74HCT164PW,118-JSM
商品编号: C53114357

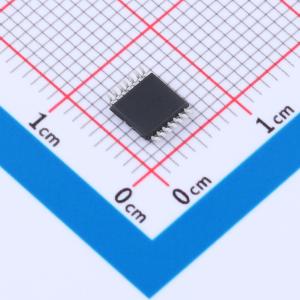

商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.1485克(g)

商品参数

商品概述

74HC/HCT164是一款8位串行输入/并行输出移位寄存器。该器件具备两个串行数据输入端口（DSA和DSB）以及八个并行数据输出端口（Q0至Q7）。数据可通过DSA或DSB输入，其中任一输入均可作为高电平有效的使能端，控制通过另一端口的数据输入。数据在时钟输入（CP）的上升沿进行移位。当主复位输入（MR）为低电平时，寄存器将被清零，所有输出强制为低电平，此操作不受其他输入状态影响。输入端口集成钳位二极管，允许通过限流电阻将输入接口连接至高于Vcc的电压。

商品特性

提供两种输入电平版本：74HC164（CMOS电平）与74HCT164（TTL电平）
具备门控串行数据输入功能
集成异步复位功能
工作环境温度范围：-40℃～+125℃
提供多种封装型式：DIP14、SOP14、TSSOP14

数据手册PDF

放大查看下载PDF

	属性	参数值
	系列	74HCT
	工作温度	-40℃~+125℃
	耗散功率(Pd)	500mW
	传播延迟(tpd)	14ns@5V,15pF
	输出电流	25mA
	功能特性	-

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	4.5V~5.5V
	时钟频率(fc)	61MHz
	元件数	-
	每个元件位数	-
	输出类型	-
