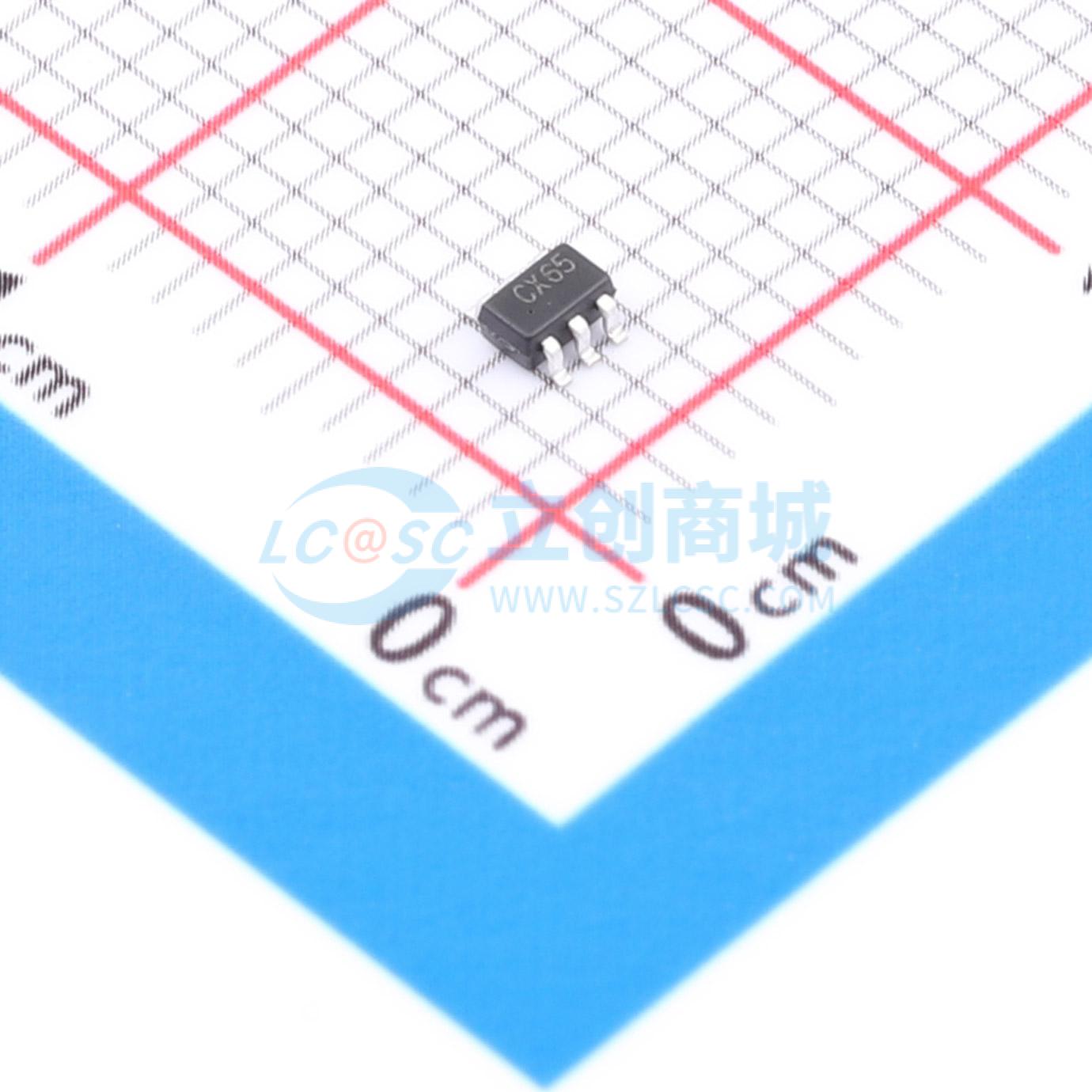

温馨提醒：图片仅供参考，商品以实物为准

74LVC1T45GW,125-JSM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 数据速率：420Mbps 工作电压(VCCA)：1.2V~5.5V 工作电压(VCCB)：1.2V~5.5V 元件数：1 每个电路通道数：1
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC1T45GW,125-JSM
商品编号: C53114345
商品封装: SC-88
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

74LVC1T45GW,125-JSM是一款单比特、双电源收发器，具有三态输出，可实现双向电平转换。该器件包含两个1位输入输出端口（A和B）、一个方向控制输入（DIR）以及双电源引脚VCC(A)和VCC(B)。VCC(A)和VCC(B)均可在1.2V至5.5V之间的任意电压下供电，使得该器件适用于在任何低压节点（1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间进行转换。引脚A和DIR参考VCC(A)，引脚B参考VCC(B)。DIR为高电平时允许从A向B传输，DIR为低电平时允许从B向A传输。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会禁用输出，防止器件断电时产生任何破坏性的回流电流。在任一VCC(A)或VCC(B)处于GND电平的挂起模式下，A端口和B端口均处于高阻抗关断状态。

商品特性

宽电源电压范围：VCC(A)：1.2V至5.5V；VCC(B)：1.2V至5.5V
最大数据速率：420 Mbps（3.3V至5.0V转换）、210 Mbps（转换至3.3V）、140 Mbps（转换至2.5V）、75 Mbps（转换至1.8V）、60 Mbps（转换至1.5V）
挂起模式
±24mA输出驱动能力（VCC = 3.0V）
输入可接受高达5.5V的电压
低功耗：最大ICC为16μA
IOFF电路提供部分断电模式操作
工作温度范围：-40℃至+125℃
封装信息：SC-88

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~5.5V

	属性	参数值
	工作电压(VCCB)	1.2V~5.5V
	元件数	-
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	-
