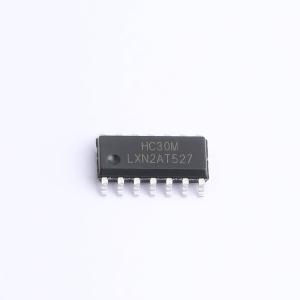

CD74HC30M96-JSM实物图
  • CD74HC30M96-JSM商品缩略图
  • CD74HC30M96-JSM商品缩略图
  • CD74HC30M96-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

CD74HC30M96-JSM

CD74HC30M96-JSM

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
逻辑类型：异或非门 通道数：4 工作电压：2V~6V 静态电流(Iq)：2uA
品牌名称
JSMSEMI(杰盛微)
商品型号
CD74HC30M96-JSM
商品编号
C53114341
商品封装
SOP-14​
包装方式
编带
商品毛重
0.239975克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
通道数1
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)-
拉电流(IOH)-
输入高电平(VIH)1.5V；4.2V；3.15V
属性参数值
输入低电平(VIL)1.35V；500mV；1.8V
输出高电平(VOH)4.4V；5.9V；1.9V
输出低电平(VOL)260mV；100mV
系列74HC
传播延迟(tpd)22ns
工作温度-40℃~+125℃
输入通道数8
功能特性-

商品概述

74HC/HCT30是一款8输入与非门电路。输入包含钳位二极管，这允许使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

  • 输入电平：74HC/HCT30: CMOS电平；74HCT30：TTL电平
  • 工作环境温度范围：-40℃ ~ +125℃
  • 封装形式：DIP14/SOP14/TSSOP14
