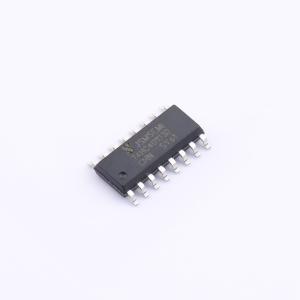

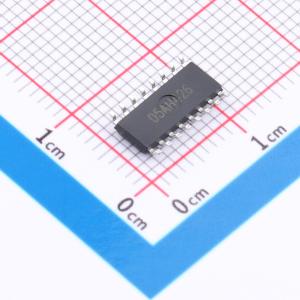

74HC40103D,653-JSM

74HC40103D,653 - JSM是一款8位同步递减计数器。它具有控制输入，用于启用或禁用时钟（CP）、将计数器清零至最大计数值，以及同步或异步预设计数器。在正常操作中，计数器在时钟（CP）的每个上升沿递减一个计数值。当终端使能输入（TE）为高电平时，计数被禁止。如果TE为低电平，当计数值达到零时，终端计数输出（TC）变为低电平，并在一个完整的时钟周期内保持低电平。当同步预设使能输入（PE）为低电平时，无论TE的状态如何，在下一个时钟上升沿，阻塞输入（P0至P7）的数据将被时钟输入到计数器中。当异步预设使能输入（PL）为低电平时，无论PE、TE或CP的状态如何，阻塞输入（P0至P7）的数据将被异步强制输入到计数器中。阻塞输入（P0至P7）表示一个8位二进制字。当主复位输入（MR）为低电平时，无论其他输入的状态如何，计数器将被异步清零至最大计数值（十进制255）。如果在计数值为零时，除TE之外的所有控制输入均为高电平，计数器将跳转到最大计数值，形成一个256个时钟脉冲长度的计数序列。该器件可以使用TE输入和TC输出以同步或纹波模式进行级联。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过Vcc的电压。封装形式为SOP - 16。

• 可级联
• 同步或异步预设
• 低功耗
• CMOS输入电平
• 工作温度范围为 - 40℃至 + 125℃
• 封装信息：SOP16
