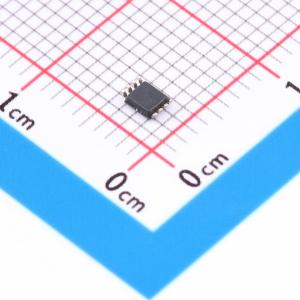

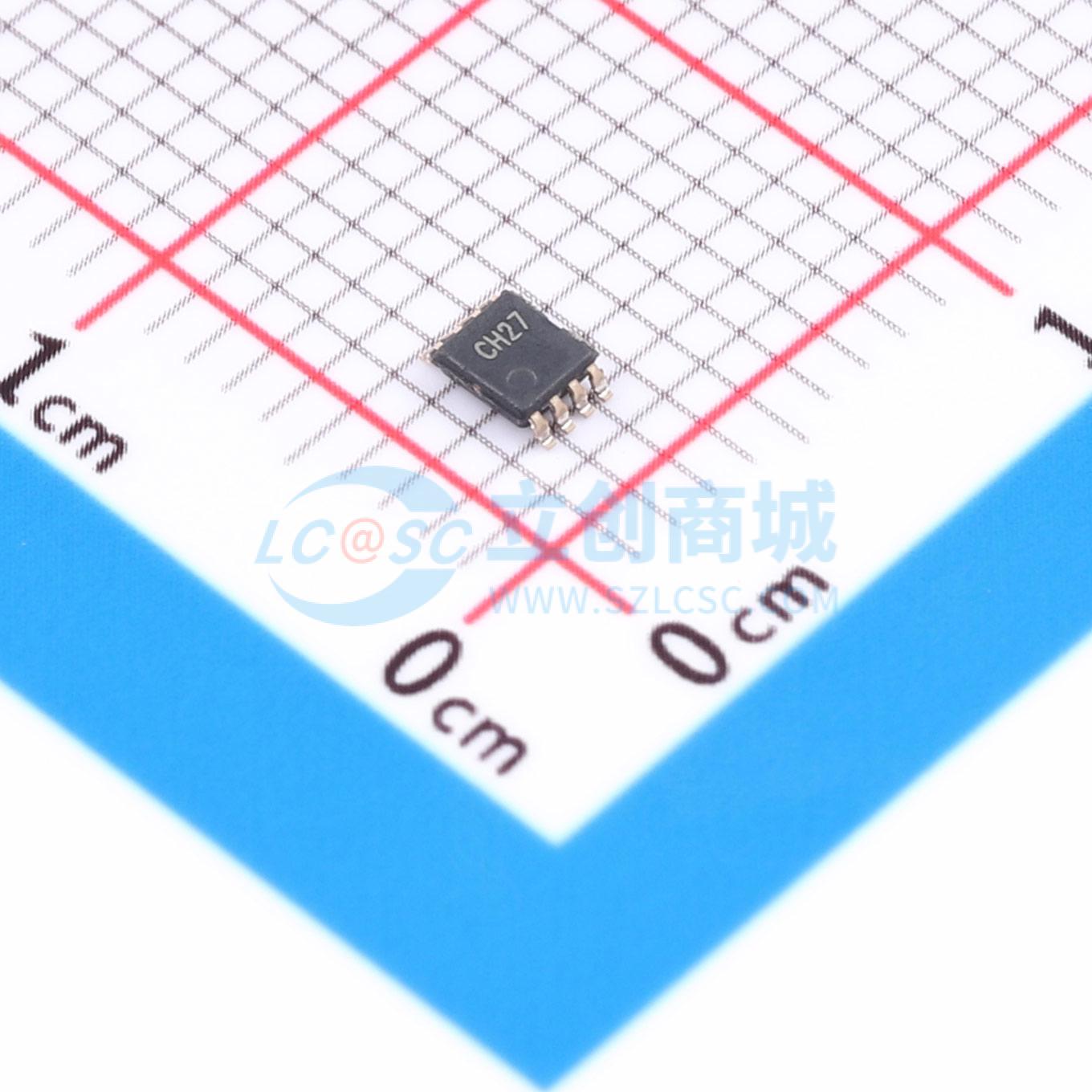

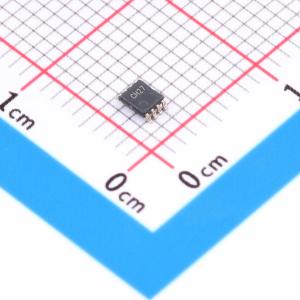

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP1G74DCUR-JSM

低压单路带置位复位功能上升沿触发D触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 类型：D-型工作电压：800mV~3.6V 时钟频率(fc)：100MHz 元件数：1 每个元件位数：1 传播延迟(tpd)：7ns@3.3V,30pF 静态电流(Iq)：500nA
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74AUP1G74DCUR-JSM
商品编号: C53114336
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.034624克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	-
	触发沿	上升沿
	工作电压	800mV~3.6V
	时钟频率(fc)	200MHz
	功能	置位和复位
	元件数	1
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	3.4ns@5pF

商品概述

74AUP1G74是一款低功耗、低压单路上升沿触发的D触发器，具备独立的数据输入、时钟输入、置位输入和复位输入，以及互补的Q和Q输出。置位和复位是异步低电平有效输入，其操作独立于时钟输入。数据输入的信息在时钟上升沿被传输到Q输出。为实现可预测的操作，数据输入必须在上升沿之前的一个建立时间内保持稳定。所有输入端的施密特触发器设计使得电路在1.8V ~ 3.6V的电源电压范围内能够容忍较慢的输入信号上升和下降时间。该器件确保在0.8V ~ 3.6V的整个Vcc电源电压范围内实现极低的静态和动态功耗。其IOFF电路使得该器件完全适用于需要局部掉电的应用场景。IOFF电路会禁用输出，以防止在断电期间有害电流回流到电路中。

商品特性

宽电源电压范围：0.8V ~ 3.6V
低静态功耗：Icc = 1 μA（最大值）
输入电压可承受高达3.6V
IOFF电路支持局部掉电工作模式
宽工作环境温度范围：-40℃ ~ +125℃
封装形式：VSSOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	系列	74AUP
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	静态电流(Iq)	1.4uA
	输入电容	0.6pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	300ps
	保持时间	-200ps
