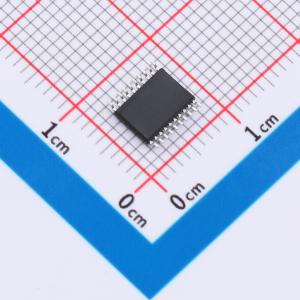

温馨提醒：图片仅供参考，商品以实物为准

SN74HC373PWR-JSM

带三态控制的8位D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 逻辑类型：D型锁存器工作电压：2V~6V 通道数：8 传播延迟(tpd)：26ns
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74HC373PWR-JSM
商品编号: C53114330
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.19885克(g)

商品参数

商品概述

74HC/HCT373是一款带有三态输出的8位D型锁存器。该器件配备锁存使能（LE）和输出使能（OE）输入。当LE为高电平时，输入端的数据进入锁存器，此时锁存器处于透明状态，其输出会随对应的D输入变化而变化。当LE为低电平时，锁存器将存储LE下降沿之前一个建立时间内的输入信息。OE输入为高电平时，输出呈现高阻态。OE的操作不会影响锁存器的内部状态。输入端集成了钳位二极管，允许通过限流电阻将输入接口连接到超过VCC的电压。

商品特性

74HC373：CMOS电平输入
74HCT373：TTL电平输入
面向总线应用的三态同相输出
公共三态输出使能输入
功能与74HC/HCT563及74HC/HCT573相同
工作环境温度范围：-40℃ ~ +125℃
封装形式：DIP20、SOP20、TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	传播延迟(tpd)	38ns
	系列	74HC
	工作温度	-40℃~+125℃
	建立时间	9ns
	保持时间	5ns
	静态电流(Iq)	8uA

	属性	参数值
	商品目录	锁存器
	逻辑类型	-
	输出类型	三态
	工作电压	2V~6V
	通道数	8
	拉电流(IOH)	-
	灌电流(IOL)	-
