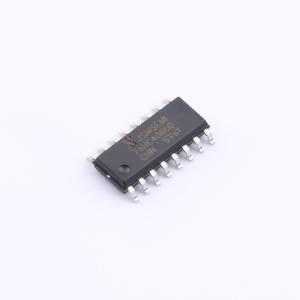

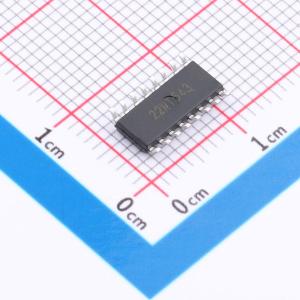

SN74HC4060DR-JSM

74HC4060是一款14级纹波进位二进制计数器/分频器，集成振荡器，具有三个振荡器端子（RS、REXT和CEXT）、十个缓冲输出（Q3至Q9以及Q11至Q13）以及一个异步主复位输入（MR）。振荡器配置允许设计RC或晶体振荡器电路。振荡器可由RS输入端的外部时钟信号替代。计数器在RS的下降沿触发计数。MR上的高电平将复位计数器（Q3至Q9以及Q11至Q13输出低电平），此操作独立于其他输入条件。其推荐工作电源电压范围为3V至15V（相对于Vss，通常为地）。未使用的输入必须连接至VDD、Vss或另一个输入。

• 宽电源电压范围：3V至15V
• 耐受缓慢的时钟上升和下降时间
• 全静态操作
• 提供5V、10V和15V参数规格
• 标准化的对称输出特性
• 输入和输出均受静电保护
• 工作温度范围：-40℃至+125℃
• 封装信息：DIP16、SOP16、TSSOP16
