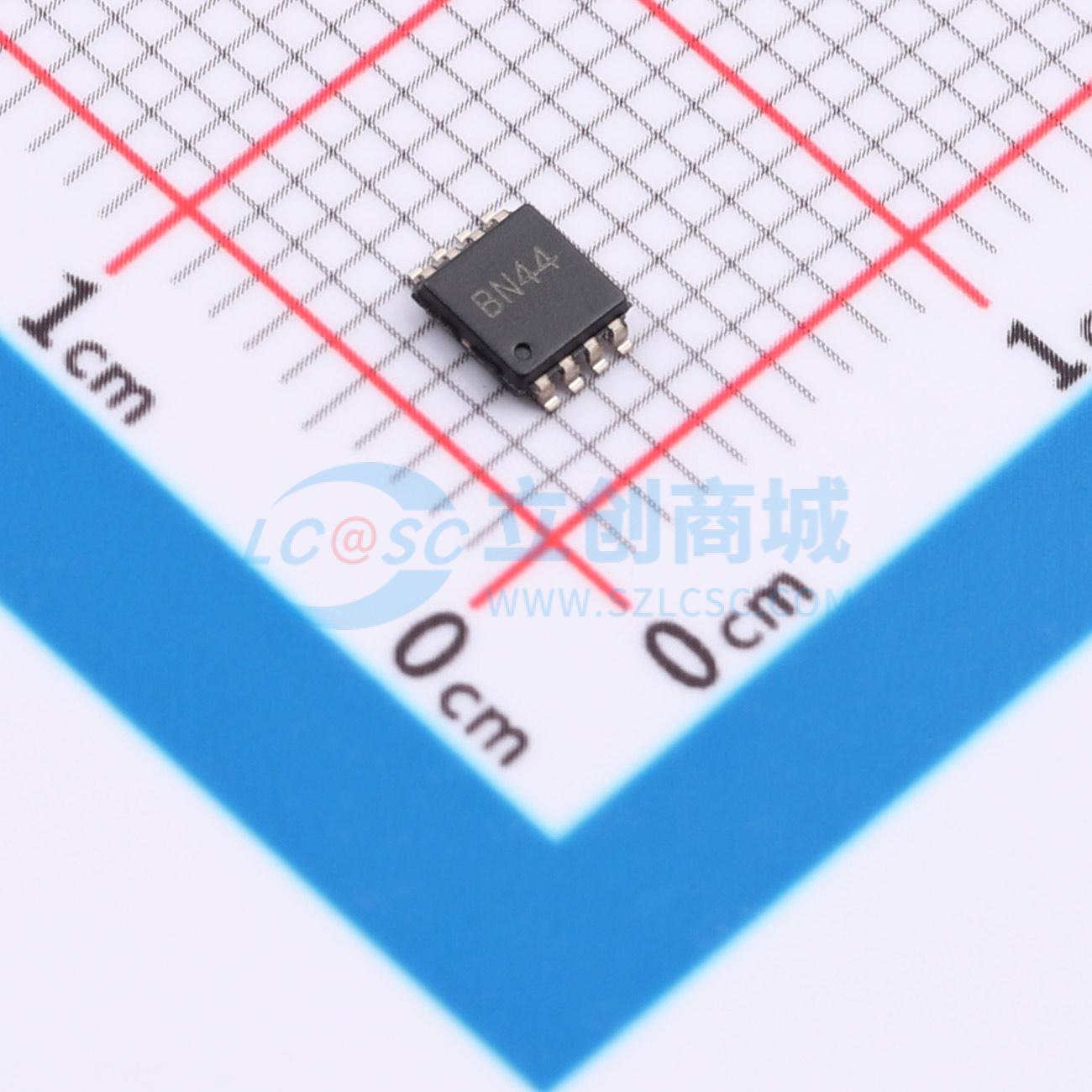

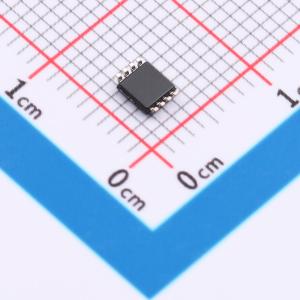

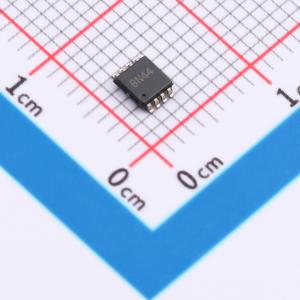

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G32DP,125-JSM
双路2输入或门，适用于3.3V和5V混合环境，具备低功耗和防回流功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型：或门 通道数：2 工作电压：1.65V~5.5V 静态电流(Iq)：4uA 传播延迟(tpd)：3.2ns@5V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC2G32DP,125-JSM
- 商品编号
- C53114309
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.142867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.2ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；后驱动保护 |
商品概述
74LVC2G32 提供 2 输入或门功能。输入可由 3.3V 或 5V 器件驱动，此特性允许在混合 3.3V 和 5V 环境中将这些器件用作电平转换器。该器件针对使用 IOFF 的部分断电应用进行了全面规定。IOFF 电路会禁用输出，防止器件断电时产生破坏性的回流电流。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 在断电模式下具有 5V 容限输出
- ±24mA 输出驱动能力 (VCC = 3.0V)
- CMOS 低功耗
- 闩锁性能超过 250mA
- 与 TTL 电平直接接口
- 输入可接受高达 5V 的电压
- 工作温度范围：-40°C 至 +125°C
- 封装信息：TSSOP8/VSSOP8/XSON8
