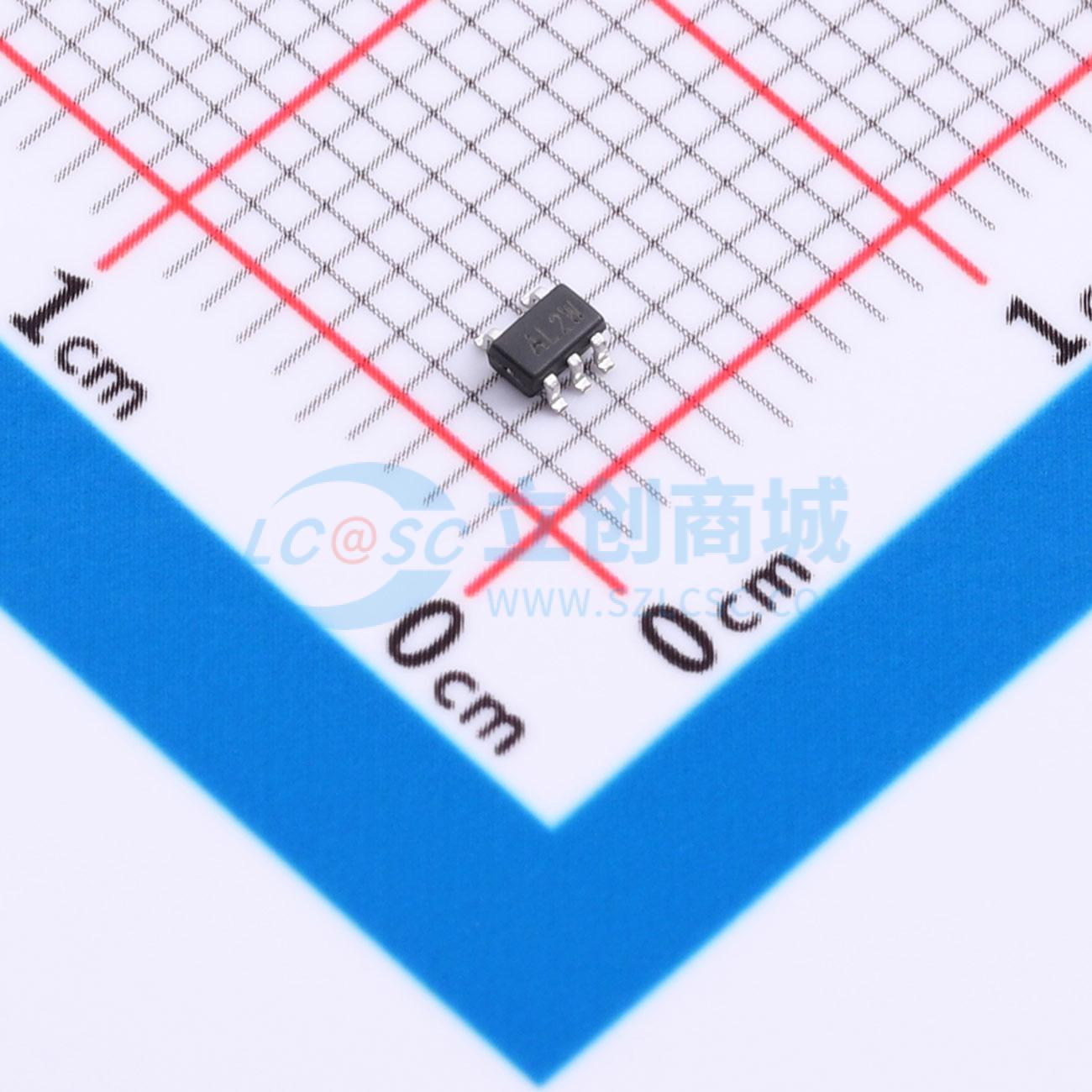

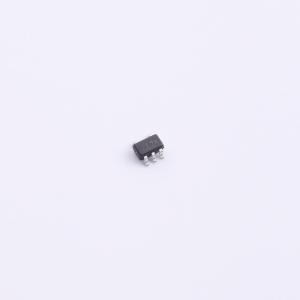

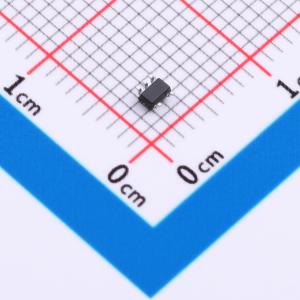

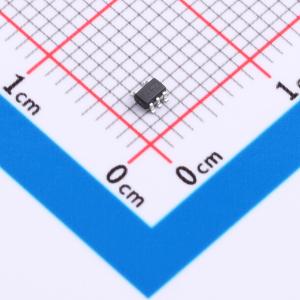

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G32GW,125-JSM
单路2输入或门，适用于混合3.3V和5V应用的电平转换器，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型：或门 通道数：1 工作电压：1.65V~5.5V 静态电流(Iq)：4uA 传播延迟(tpd)：3.8ns@5.5V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G32GW,125-JSM
- 商品编号
- C53114314
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.2V；3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 400mV；450mV；550mV；100mV；300mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 14.3ns@3V,50pF；13.5ns@4.5V,50pF；15.8ns@2.3V,30pF；21ns@1.65V,30pF；15ns@2.7V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
74LVC1G32提供一个2输入或门功能。其输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V与5V应用中用作电平转换器。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 输出驱动能力：±24mA (VCC = 3.0V)
- CMOS低功耗
- 输入可接受高达5V的电压
- 规定工作温度范围：-40℃ ~ +125℃
- 封装信息：SOT23-5、SOT353、DFN4、XSON6
