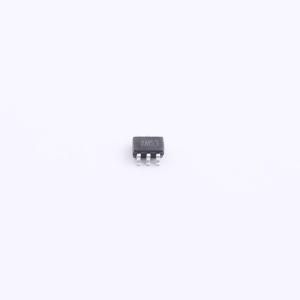

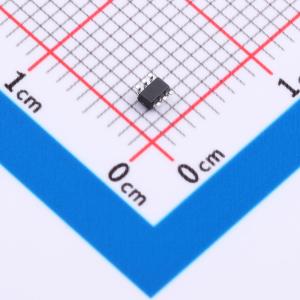

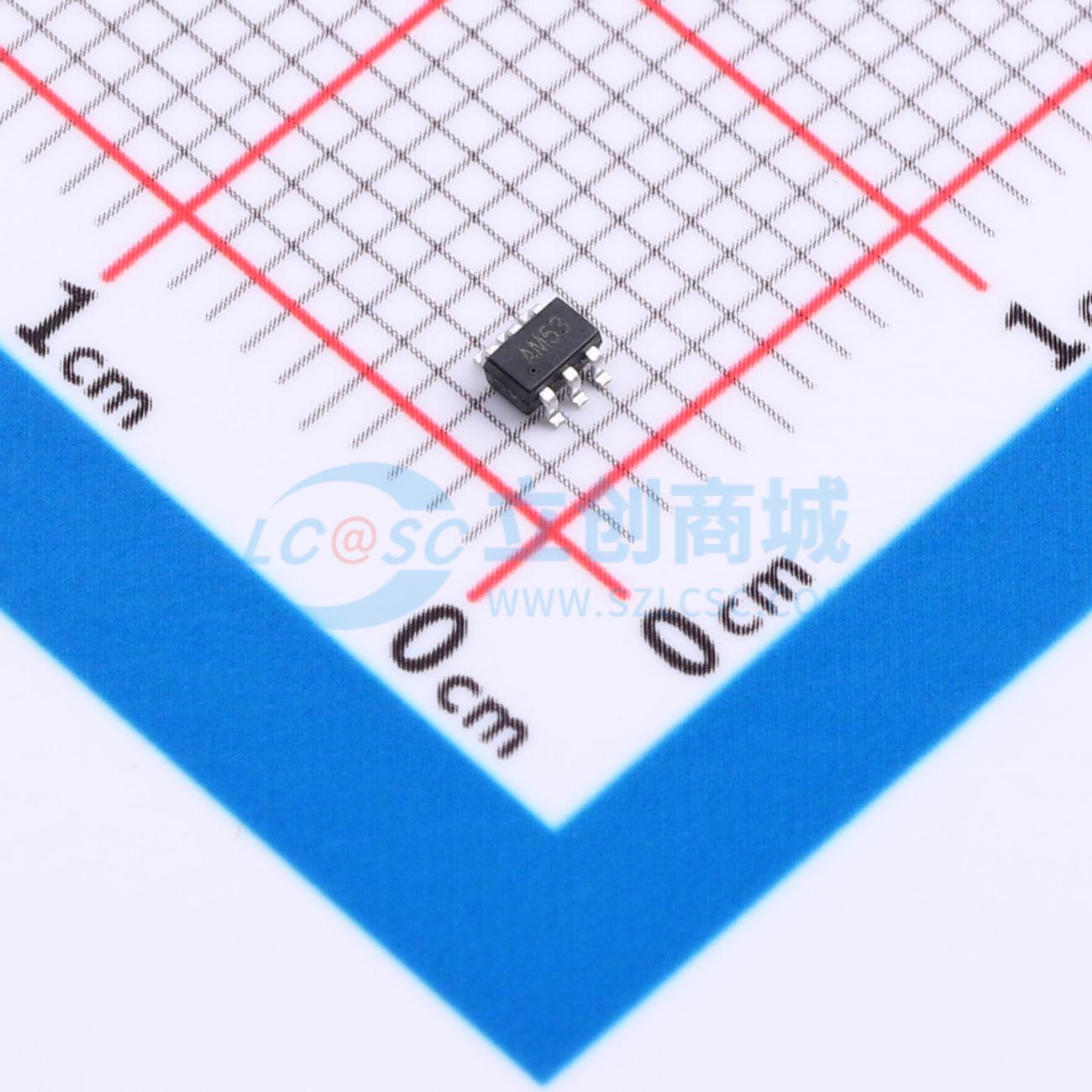

74LVC2G04GW-JSM实物图
  • 74LVC2G04GW-JSM商品缩略图
  • 74LVC2G04GW-JSM商品缩略图
  • 74LVC2G04GW-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

74LVC2G04GW-JSM

双反相器，适用于3.3V和5V混合环境，CMOS低功耗

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
输入类型：施密特触发器 工作电压：1.65V~5.5V 静态电流(Iq)：4uA 通道数：2
品牌名称
JSMSEMI(杰盛微)
商品型号
74LVC2G04GW-JSM
商品编号
C53114286
商品封装
SOT-363​
包装方式
编带
商品毛重
0.032033克(g)

商品参数

属性参数值
商品目录反相器
输入类型-
工作电压1.65V~5.5V
静态电流(Iq)4uA
通道数2
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V；2V
属性参数值
输入低电平(VIL)700mV；800mV
输出高电平(VOH)1.2V；1.9V；2.3V；3.8V；2.2V
输出低电平(VOL)100mV；450mV；400mV；300mV；550mV
传播延迟(tpd)-
系列74LVC
工作温度-40℃~+125℃
功能特性电源关断保护

商品概述

74LVC2G04提供双反相缓冲器。输入可由3.3V或5V器件驱动。这些特性使得该器件可在混合3.3V和5V环境中使用。

商品特性

  • 宽电源电压范围：1.65V ~ 5.5V
  • 5V容差输入，便于与5V逻辑接口
  • 输出驱动能力为±24mA (VCC = 3.0V)
  • CMOS低功耗
  • 工作温度范围：-40℃ ~ +125℃
  • 封装信息：SOT-23-6/SOT-363
