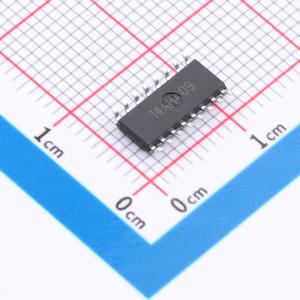

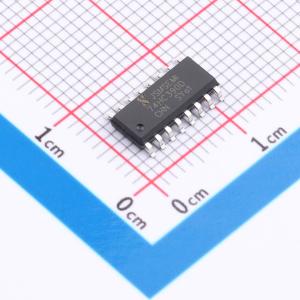

74HC390D,653-JSM

74HC/HCT390是一款双路四位十进制异步计数器，包含四个独立时钟控制的分频单元：两个分频为2的单元和两个分频为5的单元。所有单元共享异步主复位输入，支持BCD十进制或二-五进制配置。当主复位输入1MR和2MR同时使用来清除所有8位计数器时，可在一个封装内实现多种计数配置。分频单元时钟nCP0和nCP1支持异步计数器或分频应用，分频系数包括2、4、5、10、20、25、50或100。时钟输入的高电平到低电平触发每个分频单元。对于BCD十进制操作，将nQ0输出连接至分频为5单元的时钟输入；对于二-五进制操作，将nQ3输出连接至分频为5单元的时钟输入，此时nQ0作为十进制输出。nMR输入为高电平时，将覆盖时钟信号并使所有输出置为低电平。输入端内置钳位二极管，可通过限流电阻连接超过Vcc电压的信号。

• 输入电平：74HC390为CMOS电平，74HCT390为TTL电平
• 两个BCD十进制或二-五进制计数器
• 单个器件可配置为2、4、5、10、20、25、50或100分频
• 两个主复位输入，可分别清除每个十进制计数器
• 工作环境温度范围：-40℃ ~ +125℃
• 封装形式：DIP16/SOP16/TSSOP16
