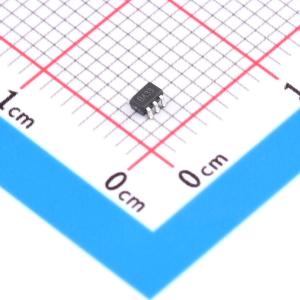

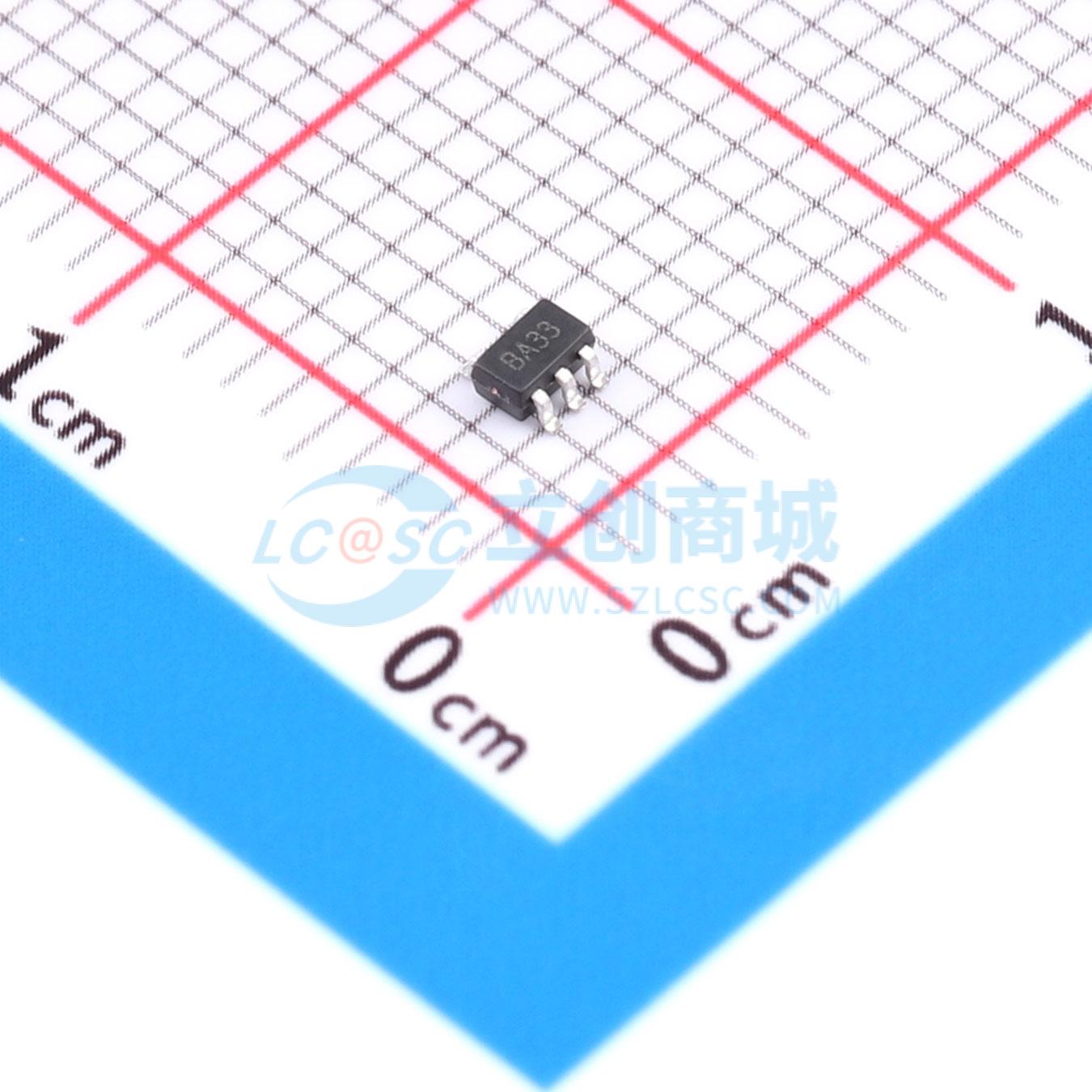

74LVC1GU04GW,125-JSM

单路无缓冲反相器，输入兼容3.3V或5V电平，CMOS低功耗

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74LVC1GU04是一款单路无缓冲反相器。其输入可由3.3 V或5 V器件驱动。
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC1GU04GW,125-JSM
商品编号: C53114303
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.032282克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	输出高电平(VOH)	1.2V；950mV；3.4V；3.8V；2.2V；1.7V；1.9V；1.9V；2V；2.3V
	输出低电平(VOL)	100mV
	传播延迟(tpd)	2.6ns@5V,50pF
	系列	74LVC
	工作温度	-40℃~+125℃

商品概述

74LVC1GU04GW,125-JSM 是一款单路无缓冲反相器。其输入兼容 3.3V 或 5V 电平，使得该器件能够在 3.3V 和 5V 混合电压环境中使用。其主要特点包括：电源电压范围为 1.65V ~ 5.5V；在 VCC = 3.0V 时提供 ±24mA 输出驱动能力；具有 CMOS 低功耗特性；兼容 5V 输入；工作环境温度范围为 -40℃ ~ +125℃；采用 SOT-353 封装形式。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	1.65V~5.5V
	静态电流(Iq)	4uA
	通道数	1
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
