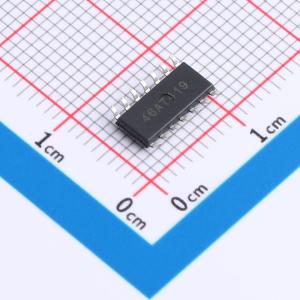

  • 74AHC08D,118-JSM商品缩略图

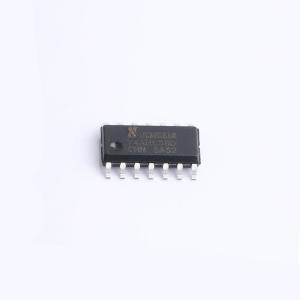

  • 74AHC08D,118-JSM商品缩略图
  • 74AHC08D,118-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

74AHC08D,118-JSM

4路2输入与门，内置钳位二极管

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
逻辑类型：与门 通道数：4 工作电压：2V~5.5V 静态电流(Iq)：2uA 传播延迟(tpd)：7.9ns@5V,50pF
品牌名称
JSMSEMI(杰盛微)
商品型号
74AHC08D,118-JSM
商品编号
C53114291
商品封装
SOP-14​
包装方式
编带
商品毛重
0.28克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门
通道数4
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)-
拉电流(IOH)-
输入高电平(VIH)1.5V；4.2V；3.15V
属性参数值
输入低电平(VIL)1.35V；500mV；1.8V
输出高电平(VOH)5.48V；4.4V；5.9V；1.9V；3.98V
输出低电平(VOL)260mV；100mV
系列74AHC
传播延迟(tpd)15ns@6V
工作温度-40℃~+125℃
输入通道数2
功能特性-

商品概述

74AHC08D,118-JSM 是一款四路二输入与门。其输入端集成了钳位二极管，允许通过串联限流电阻将输入接口连接至高于 VCC 的电压。

商品特性

  • 输入电平：74AHC08D,118-JSM: CMOS 电平
  • 工作环境温度范围：-40℃～+125℃
  • 封装形式：SOP14
