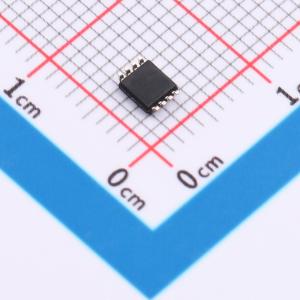

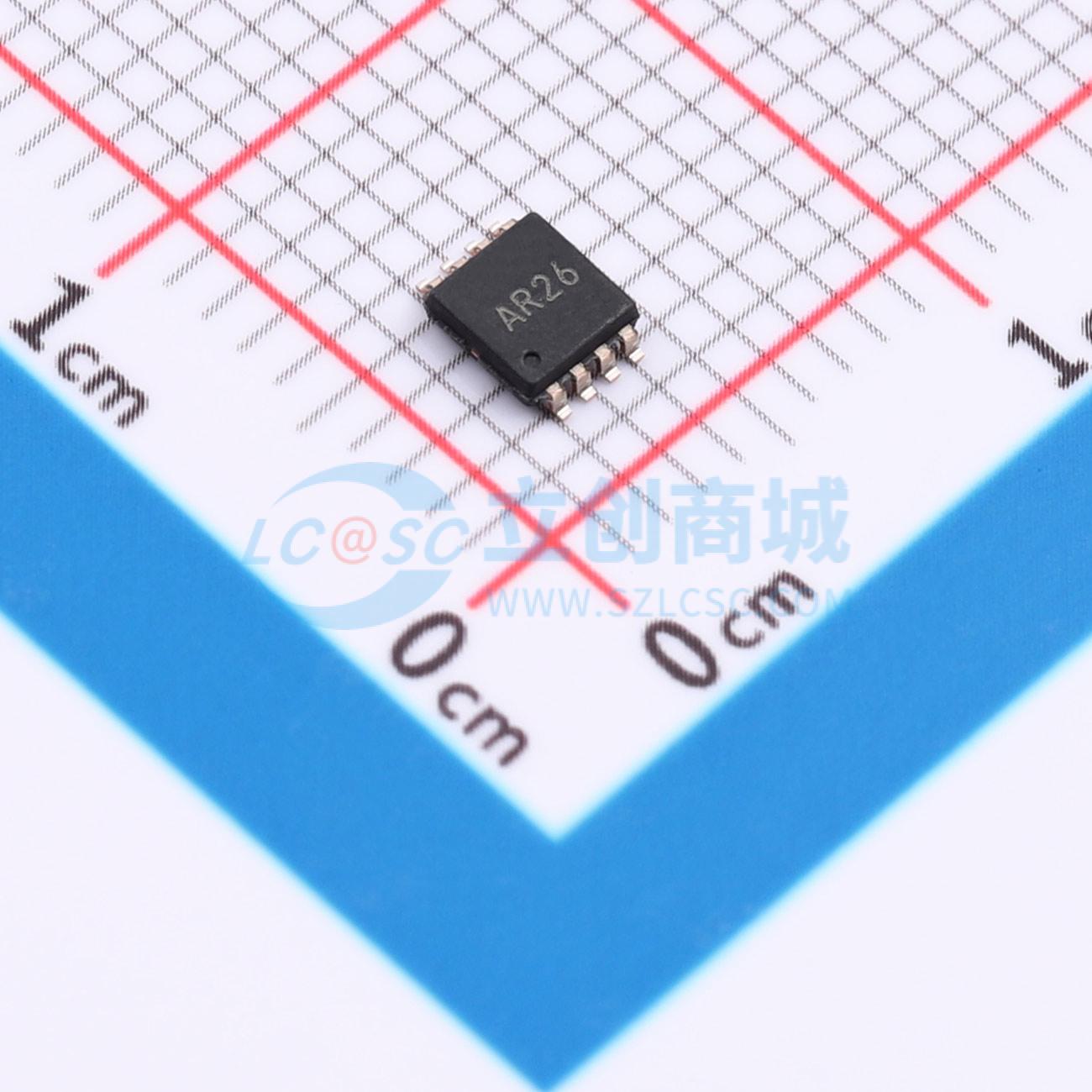

温馨提醒：图片仅供参考，商品以实物为准

74LVC2G74DP,125-JSM

带置位和复位功能的单D型正边沿触发触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 类型：D-型工作电压：1.65V~5.5V 时钟频率(fc)：200MHz 元件数：1 每个元件位数：1 传播延迟(tpd)：4.1ns@5V,50pF 静态电流(Iq)：100nA
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC2G74DP,125-JSM
商品编号: C53114293
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.139833克(g)

商品参数

商品概述

74LVC2G74是一款单路正边沿触发的D型触发器，具有独立的数据输入、时钟输入、置位输入、复位输入以及互补的Q和Q（上划线）输出。置位和复位是异步低电平有效输入，其操作独立于时钟输入。数据输入上的信息在时钟脉冲从低到高的转换沿被传送到Q输出。为确保可预测的操作，数据输入必须在时钟从低到高转换之前的一个建立时间内保持稳定。

商品特性

宽电源电压范围：1.65V ~ 5.5V
5V容差输出，可与5V逻辑接口
±24mA输出驱动能力（VCC = 3.0V）
CMOS低功耗
闩锁性能超过250mA
工作温度范围：-40°C ~ +125°C
封装信息：TSSOP8/VSSOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	触发器
	类型	-
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	20MHz
	功能	使能；复位
	元件数	8
	每个元件位数	1
	输出类型	三态
	传播延迟(tpd)	-

	属性	参数值
	系列	-
	灌电流(IOL)	-
	拉电流(IOH)	-
	静态电流(Iq)	-
	输入电容	-
	工作温度	-55℃~+125℃
	同步/异步	异步
	建立时间	3ns
	保持时间	3ns
