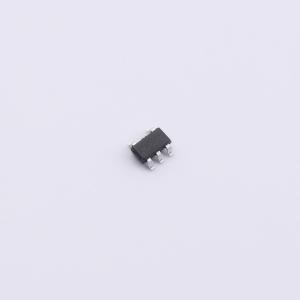

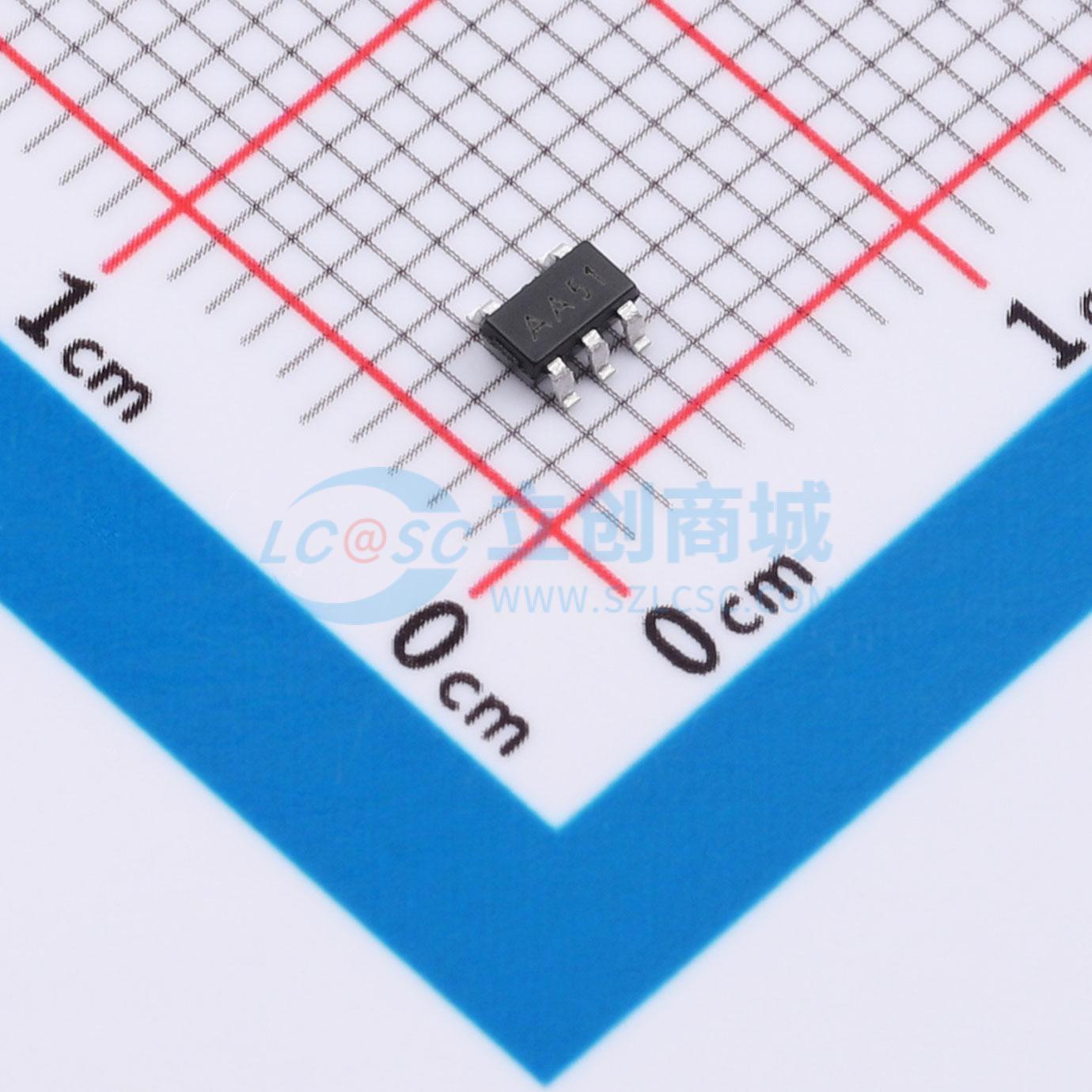

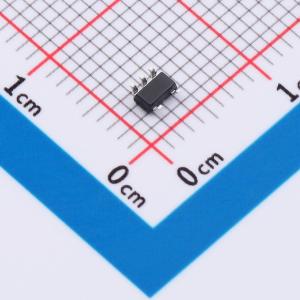

74LVC1G86GV-JSM实物图
  • 74LVC1G86GV-JSM商品缩略图
  • 74LVC1G86GV-JSM商品缩略图
  • 74LVC1G86GV-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

74LVC1G86GV-JSM

单路2输入异或门，适用于3.3V和5V混合环境，CMOS低功耗

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
逻辑类型：异或门 通道数：2 工作电压：1.65V~5.5V 静态电流(Iq)：10uA 传播延迟(tpd)：4ns@3.3V,50pF
品牌名称
JSMSEMI(杰盛微)
商品型号
74LVC1G86GV-JSM
商品编号
C53114288
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.042833克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
通道数1
工作电压1.65V~5.5V
静态电流(Iq)4uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)2V；1.7V
属性参数值
输入低电平(VIL)800mV；700mV
输出高电平(VOH)3.8V；1.9V；2.3V；1.2V；2.2V
输出低电平(VOL)300mV；400mV；450mV；550mV
系列74LVC
传播延迟(tpd)13.5ns@5.5V,50pF
工作温度-40℃~+125℃
输入通道数2
功能特性-

商品概述

该器件提供2输入异或功能。输入可由3.3V或5V设备驱动。这些特性允许在混合3.3V和5V环境中使用该器件。

商品特性

  • 宽电源电压范围从1.65V至5.5V
  • 在VCC = 3.0V时，输出驱动能力为±24mA
  • CMOS低功耗
  • 输入可接受高达5V的电压
  • 工作温度范围指定为-40°C至+125°C
  • 封装信息：SOT-23-5/SOT-353

数据手册PDF

放大查看下载PDF
