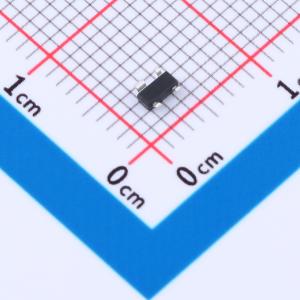

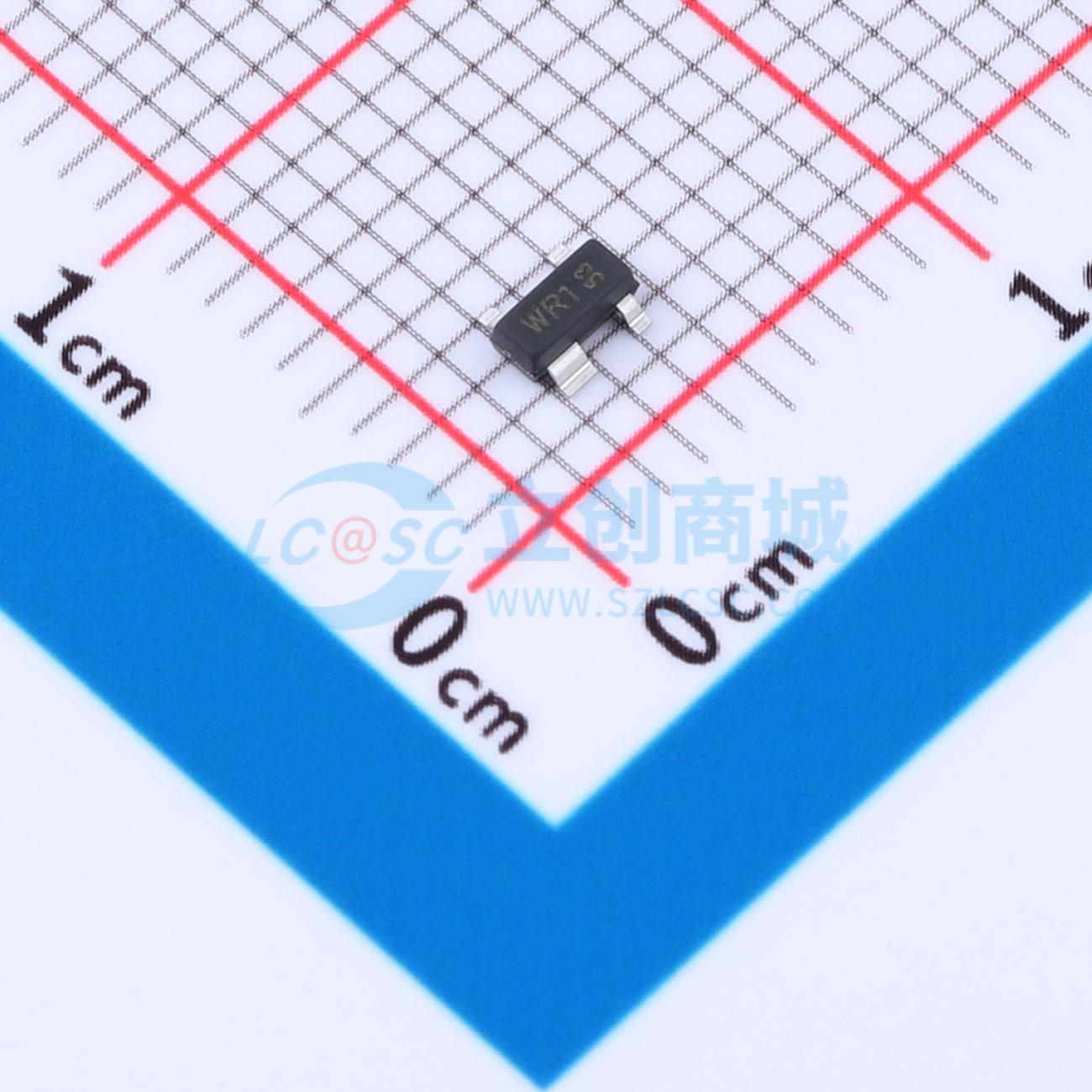

温馨提醒：图片仅供参考，商品以实物为准
PRTR5V0U2AX,215-JSM
双向单向瞬态电压抑制二极管，低电容ESD保护，适用于多领域电路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm)：5V 钳位电压：15V 峰值脉冲电流(Ipp)：6A@8/20us 峰值脉冲功率(Ppp)：100W@8/20us 击穿电压：6.5V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PRTR5V0U2AX,215-JSM
- 商品编号
- C53114160
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.031233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；18V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us；3A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us；45W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF；0.4pF |
商品特性
- 峰值脉冲功率 45W (8/20us)
- 低电容 ESD 保护
- SOT-143 封装
- 符合 RoHS 标准
- 无铅雾锡引脚处理
- 保护两条高速数据线和 Vcc
- 符合 IEC61000-4-2 第 4 级标准：接触放电 > 15kV，空气放电 > 20kV
应用领域
- I²C 总线保护
- ISDN S/T 接口
- 以太网 10/100 BaseT
- 便携式电子产品
- 视频线路保护
