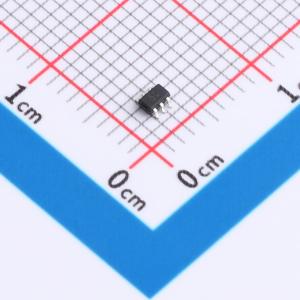

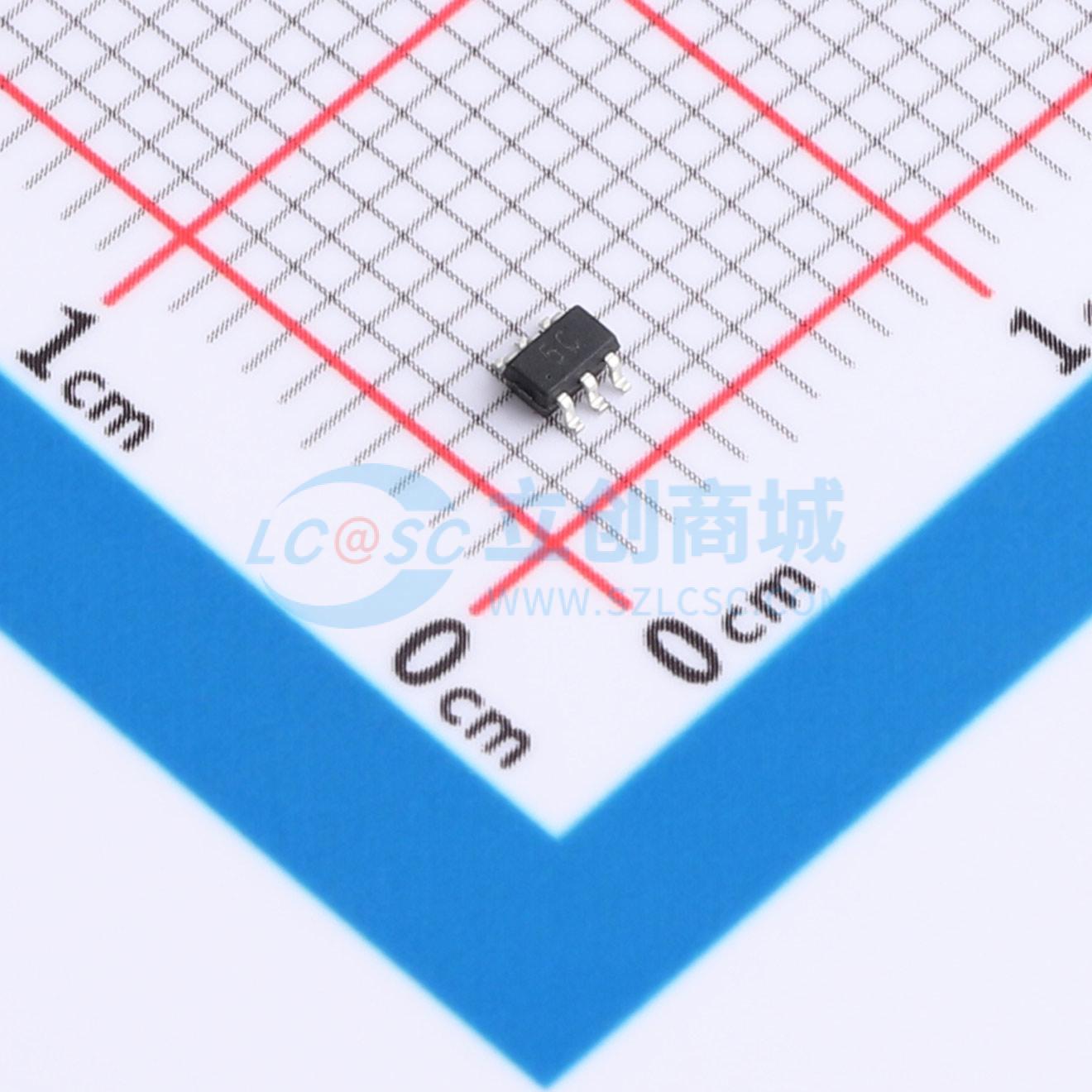

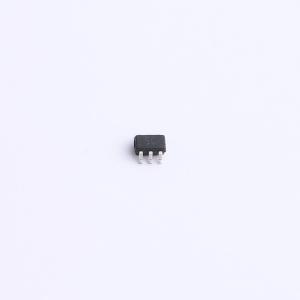

PESD3V3L5UY,115-JSM

用于保护五条I/O线路免受ESD和闩锁浪涌影响的ESD阵列，具有高峰值脉冲功率处理能力和快速响应时间，采用SOT-363封装，符合RoHS标准

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 反向截止电压(Vrwm)：3.3V 钳位电压：10V 峰值脉冲电流(Ipp)：2.5A@8/20us 峰值脉冲功率(Ppp)：25W@8/20us 击穿电压：5.3V
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD3V3L5UY,115-JSM
商品编号: C53114144
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.0293克(g)

商品参数

商品概述

PESD3V3L5UY,115 - JSM是一款静电放电（ESD）阵列，旨在保护五条输入/输出（I/O）线路免受静电放电和闩锁浪涌的影响。该器件采用先进技术，具备高脉冲峰值功率处理能力和快速响应时间，适用于对电压敏感的电子设备。它采用紧凑的SOT - 363封装，漏电流低，并且符合RoHS标准，可确保在各种应用中具有可靠性。

商品特性

100W（8/20μs）脉冲峰值功率
静电放电和闩锁保护
SOT - 363封装
符合RoHS标准
雾锡铅表面处理（无铅）
保护五条输入/输出线路
符合IEC61000 - 4 - 2 4级标准：接触放电 > 20kV，空气放电 > 20kV
SOT - 363封装

应用领域

外设
- 音频播放器
- 数码相机
- 无绳电话
便携式仪器
- 笔记本电脑和手持设备
- 个人数字助理（PDA）
- 手机及配件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压(VBR)	8V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	五路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	50pF
